交流工频耐压试验操作方法
一,交流工频耐压试验
1.交流工频耐压试验操作方法

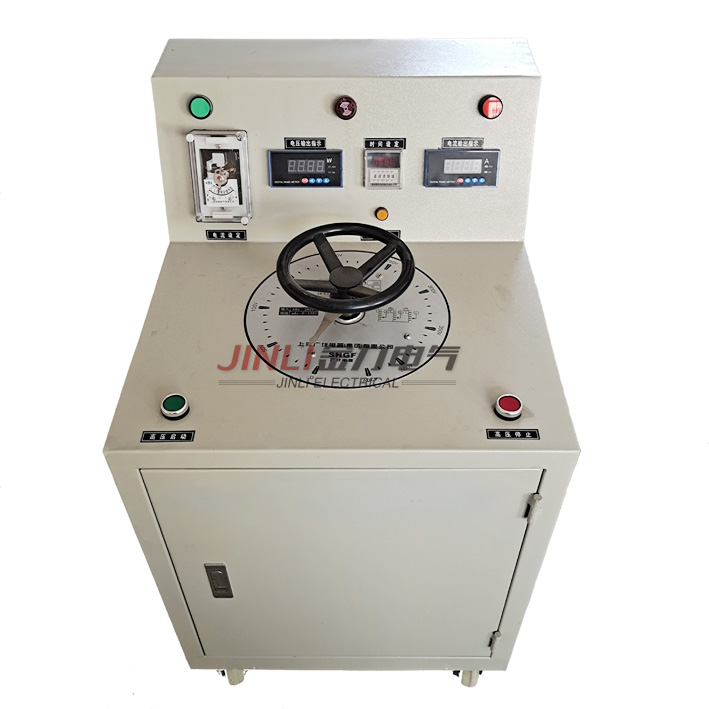

(1)将试验变压器与操作箱(台)及试品和配件可靠连接,试验变压器的外壳及操作系统必须可靠接地,试验变压器的高压尾X端,测量绕组F端必须可靠接地。
(2)试验人员明确分工,清理现场(有条件的可拉上屏蔽网),并派专人监护及观察试品状态.
(3)检查调压器是否在零位,输入电源是否正常,试品应干净,并保证绝对干燥。
(4)在做负载试验前,一般都应进行空升试验。即不接试品时升至试验电压,校对各种表计,调整球间隙。
(5)送上电源,缓慢升压,密切注意各种表计,当电压升至试验电压时,开始计时,到1 min后,迅速降压,将调压降回零位后,切断电源,方可更换试品或结束试验。
(6)在升压或耐压过程中,如发现下列不正常情况时,应立即降压切断电源.停止试验并查明原因:
①电压表指针摆动很人:
②发现绝缘烧焦或冒烟;
③被试品内有不正常的声音。
2.工频耐压的成套配件
(I)在工频耐压试验中Rl应根据变压器的额定容量来选择.如高压侧额定输在100-300mA时,可取0.5-Ω/ N(试验电压)。常用水电阻作为限流电阻,管了长度可按150kV/m考虑,管子的粗细应具有足够的热容量。(水阻液配制方法:用燕馏水加入适量硫酸铜配制成各种不同的阻值)。
(2)球间隙的整定值一般取试验电倾的110%一120%,球间隙保护电阻可按1Ω/V(试验电压)选取,当电压超过球间隙整定值时,球间隙放电,对试品起到保护作用。
(3)在工频耐压试验中,低压侧测量电压(仪表电压)并不是非常准确的,其原因是由于试验变压器存在漏抗,必然存在着压降或容升,使试品上电压低于或高于低压侧仪表上反映山来的电压。为了准确侧量被试品上所施加的电压,因此常在高压侧接入RCF阻容分振器来测量电压。
