充气式试验变压器工作原理及试验步骤

来源:扬州金力电气   添加时间:2024-05-25 08:42:42   浏览次数:85

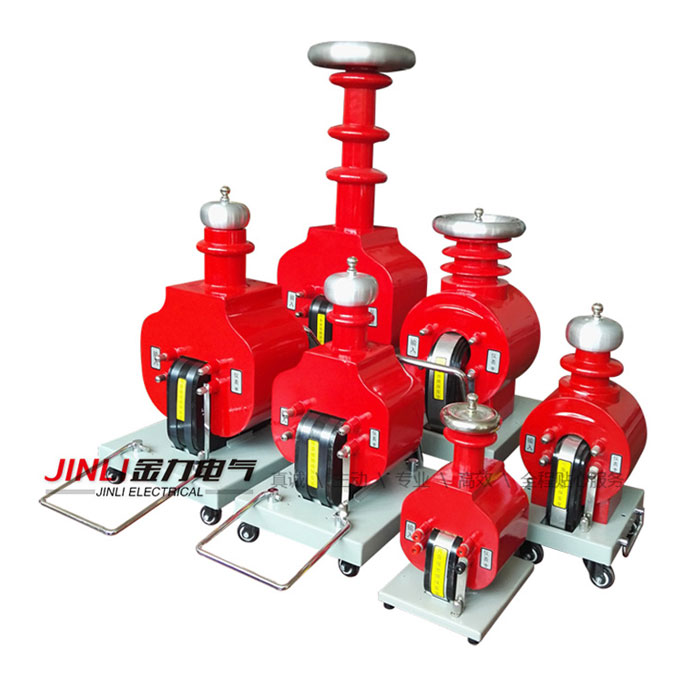

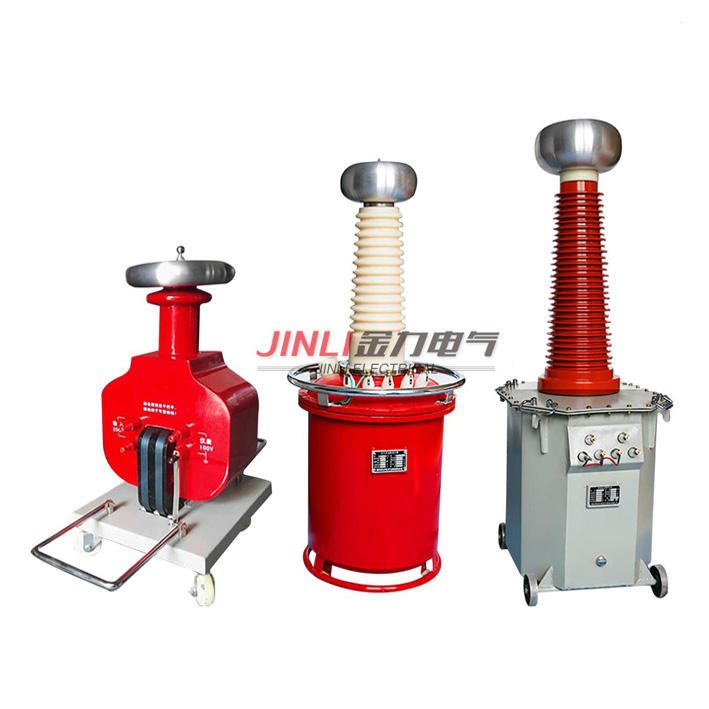

充气式试验变压器工作原理及试验步骤


充气式试验变压器工作原理


把电源输入有过流自动脱扣及防止突发加压的零位连锁装置的操作箱,经自耦调压器调节电压输入YDQ试验变压器初级绕组,根据电磁感应原理,在次级(高压)绕组按其与初级绕组匝数之比可获得同等倍数的电压幅值-工频高压。此工频高经高压硅堆整流及稳压电容器滤波可取得直流高压,其幅值是工频高压有效值的2倍。

充气式试验变压器操作试验方法


1. 按上图接线,检查压力表指示内部气体压力是否正常(≥0.3MPA)
2. 做交流耐压时短路杆插入孔J中,做直流泄漏试验,取出短路杆。
3. 限流电阻配置:工频耐压每伏0.3~1欧:直流每伏5~10欧,一般试验可不用。
4. 拆除被试品线引线,套管及器身脏污清除,必要时采用屏蔽措施。
5. 准备工作和AQ措施就绪,空试一次设备。
6. 接上被试品,直流试验应用屏蔽线,以消除杂散泄漏。
7. 合上电源,控制箱(柜)电源批示绿灯亮。
8. 按下起动按钮,起动指示灯亮。
9. 对控制箱,顺时针均匀加电,注视电压表达到额定电压值。
10. 持续规定耐压时间并注视电流表指示。
11. 耐压时间到,注视KV表,迅速均匀降零。
12. 做图2实验后用放电棒经电阻放电,然后直接接地放电。
13. 高压部分可能被充电部位一一放电后,改变或拆除高压引线,及一切引线至此一次试验终止。
