试验变压器电源控制箱操作程序

试验变压器电源控制箱操作程序

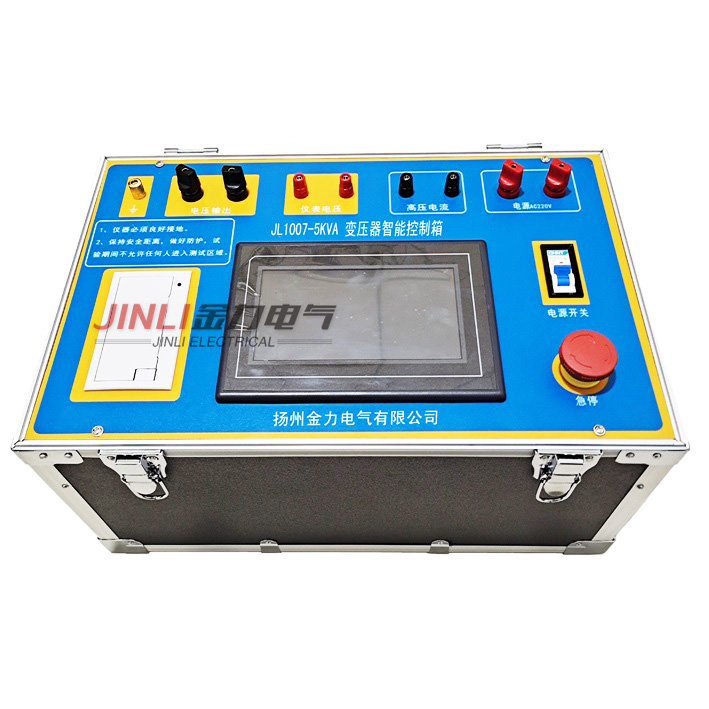

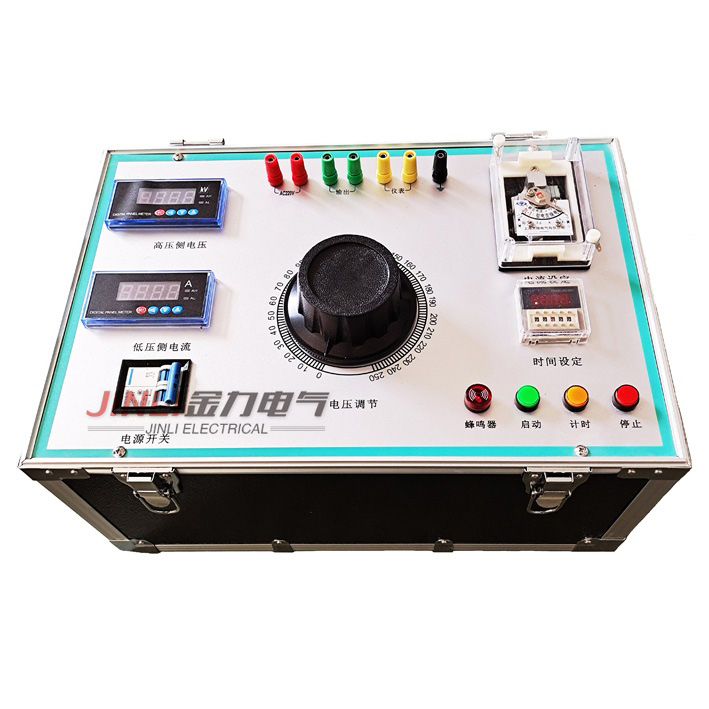

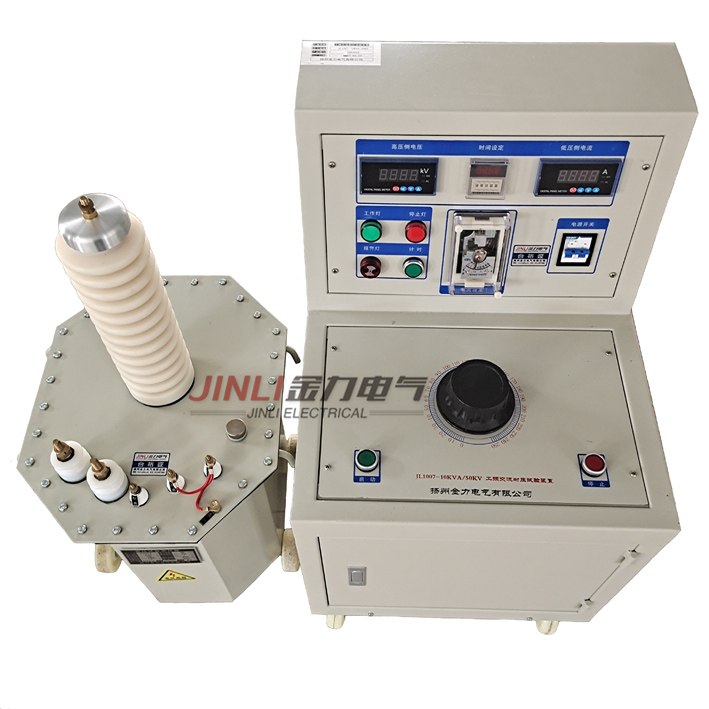

试验变压器电源控制箱是我司生产的系列试验变压器ZY配套设备，该控制箱(台)具有使用维修方便、性能优越使用AQ可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。

试验变压器电源控制箱的操作程序：

1.按相关规程设置好场地，接好设备连线，有条件的地区应有专门负责AQ的 人员在场指导。

2.操作前应根据被试品的容量及电压等级，调整好电流继电器（KA）。

3.合上电源开关，按下送电按钮接触器吸合，调压器带电电源信号灯灭，送电信号灯亮，此时可以进行升压试验。

4.缓慢顺时针旋动调压器手柄（电动控制台按下点升按钮）并密切注视电压表（应以每秒3KV的速度升压为宜）当升压至被试品规定的耐压值时应及时按下计时按钮，并密切注视被试品情况。

5.当达到被试品规定的耐压时间时台（箱）内会发出报警（铃）声，表示被试品耐压合格，此时应将调压器手柄逆时针方向旋动（电动控制台按下点降按钮）使调压器归零。并按下停止按钮，切断电源。

6.在升压或耐压试验过程中，如出现过电压，应及时逆时针旋动调压器旋钮（电动控制台按下点降按钮）使电压回到规定值。

7.试验过程中如电流表电流指示超出被试品规定的范围，应立即停止升压找出相关原因再行试验。

8. 在升压或耐压试验过程中，如发生短路、闪络、击穿等过电流时，电流继电器会动作使调压器自动断电，表示被试品不合格。此时应将调压器回零，并将计时按钮复位。以便下次操作。
