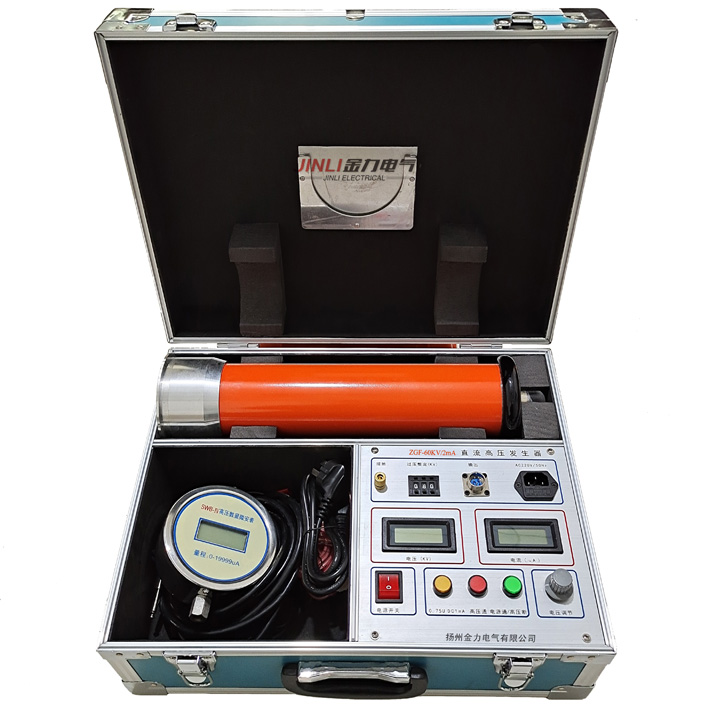

直流耐压或泄漏试验的操作-直流高压发生器

来源:扬州金力电气   添加时间:2024-05-23 08:42:13   浏览次数:85


直流耐压或泄漏试验的操作






1.直流耐压或泄漏试验的操作

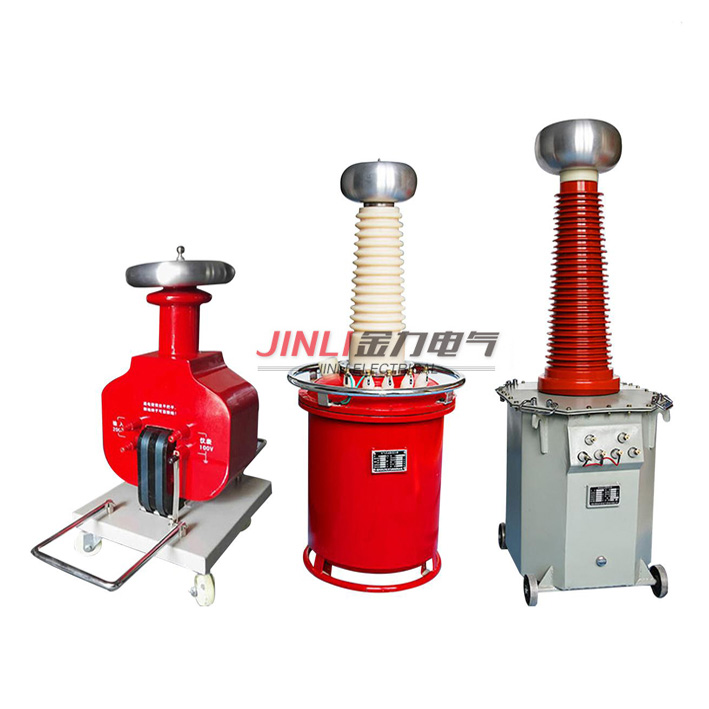

(1)拧出交直流试验变压器均压球上的短路杆,将试验变压器与操作箱(台)可靠连接,变压器外壳与操作系统必须可靠接地,高压尾X与测量绕组的F端必须可靠接地


(2)试验人员明确分工,清理现场(有条件的可拉上屏蔽网),检查被试品是否停电,接地放电,要严防将试验电压加到有人工作的部位上去.


(3)复查各连接线无误后,送上电源,缓慢升压,密切注意被试品、试验装置、微安表,一旦发现击穿,闪烁等异常现象应立即降压,切断电源,对试品充分放电,查明原因,详细记录.


(4)试验完毕后,降压,切断电源。对被试品及试验装置本身充分放电,直到分压器读数为零后方可拆卸设备或更换试品。


2.泄漏试验的成套配件


(1)泄漏试验中限流电阻R1选择在额定输出电压时,输出短路电流不得超过高压硅堆的ZUI大整流电流.如高11硅堆的ZUI人整流电流为100mA时的60k V试验装置中,限流电阻按R1=60/0.1=600kΩ选择,限流电阻还应具有足够的容量和沿而放电距离。


(2)高压滤波电容C1一般选择在0.01-0.15μF之间,当试品电容量很大时,C1可省略不用。
