蓄电池放电测试仪技术规范书

蓄电池放电测试仪技术规范书

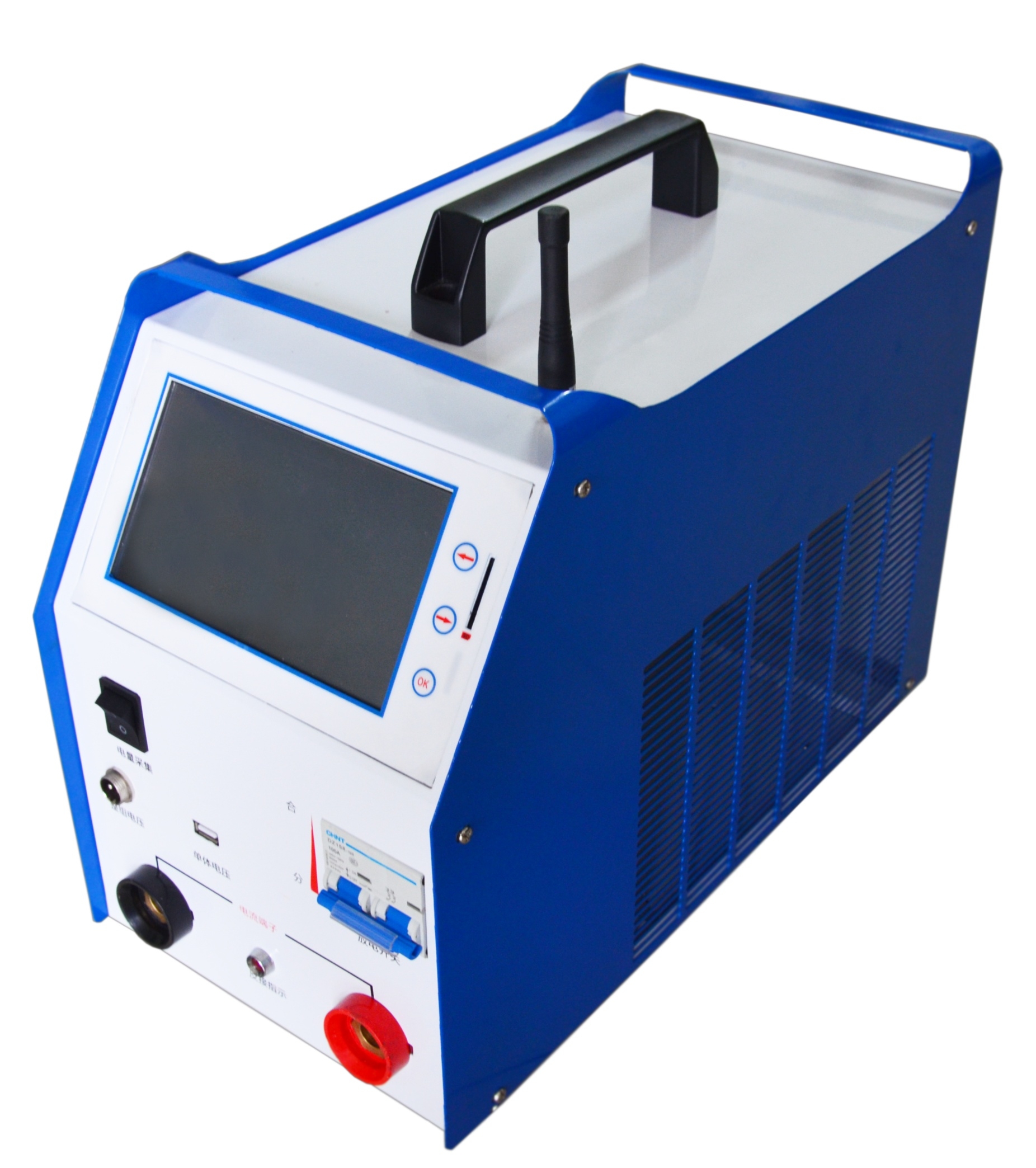

一、 产品概述:

蓄电池放电测试仪主要用于电信、移动、联通、电力直流行业的后备电源铅酸蓄电池的放电测试，具备蓄电池快速容量测试、在线监测及容量核对测试三大功能于一体的产品，集成化程度高、体积小巧、功能完善。

二、 产品类别

按电压和电流不同：

按功能不同：

以上均为标准产品。特殊电压及电流等级可以定制。订货时要注明：电压、电流、功能型号及单节监测是有线还是无线的。

三、 产品功能及主要特点:

1、 具有对蓄电池组进行内阻测试、容量评估功能。

2、 具有对蓄电池组多项指标性能进行在线监测的功能：在电池组处于在线放电、均充、浮充状态下，可对电池组以及每个单体电池进行实时在线监测，监测内容包括：电池整组电压、每一节单体电池电压、电池组充放电电流、电池组监测时间、电池组充放电容量等指标。

3、 具有快速准确鉴定蓄电池优劣的功能。具有对电池组按照多种放电率进行核对放电试验，准确得知电池的真实容量的功能；在线补偿式放电功能，在放电全部过程中实现动态补偿，保证电池组真正的恒流放电。

4、 利用设备在线放电过程当中，实时监测每一个单体电池的电压；

5、 对整组电压为24V/48V/110V/220V/380V，单体电压为1.2V、2V、6V和12V的，用户可以选择设置单体电压类型。单体电压监测模块，有线无线可选。

6、 在做容量放电试验时可同时设置四个放电终止条件：①整组电压终止条件；②单体电压终止条件；③放电时间终止条件；④放电容量终止条件。也可根据需要人为终止正在进行的测试过程；

8、 操作简单方便：全部采用模块化界面，良好的人机对话功能，操作简单，流程清晰，每一个界面及操作步骤都有简洁提示，从根本上避免了错误操作。

9、 仪表可对主要测试结果及曲线对比功能。对电压曲线可连续进行放大、缩小，便于观察。

无需上传PC机也能清晰分析数据。

10、放电参数模板功能，直接调用预置参数即可放电测试。智能判别程序，可智能判断单体是否脱落，若单体脱落则不会中断测试。输入端过压保护，LCD提示，蜂鸣器告警；

过流保护，LCD提示，蜂鸣器告警；电池电压极性反接保护，LCD提示，蜂鸣器告警；

11、完备的通讯功能，具有RS232通讯接口与SD卡接口。数据传入计算机，进行入库管理，可进行长期的历史数据保存和分析；利用SD卡传递数据，随时测试随时保存，轻巧便携，AQ可靠。

12、 测试仪主机采用监控部分与功率部分一体化设计，功率部分采用新型高功效器件。

13、 采用新型特殊的低热GX负载材料和先进的控制技术，保证了较高的恒流精度。

14、 仪表具有并机功能还可外挂负载，使得仪器可以测试各种大容量电池。

15、 提供数据管理、打印、分析、报表统计、自动生成测试报表、报告的功能。

对电压曲线可连续进行放大、缩小，便于观察。快速查找历史纪录。

16、 具有自动测试保护功能：当在测试过程当中，检测到整组或者单体电池异常时，则自动终止测试，防止对电池造成过放电，完全避免对设备造成冲击；也可根据需要人为终止正在进行的测试过程。

17、 测试完毕，自动显示全部计算结果，并根据具体测试数据，提供维护建议。

三．技术参数（选取48V/150A，48V/300A和220V/30A,220V/60A为样本）
