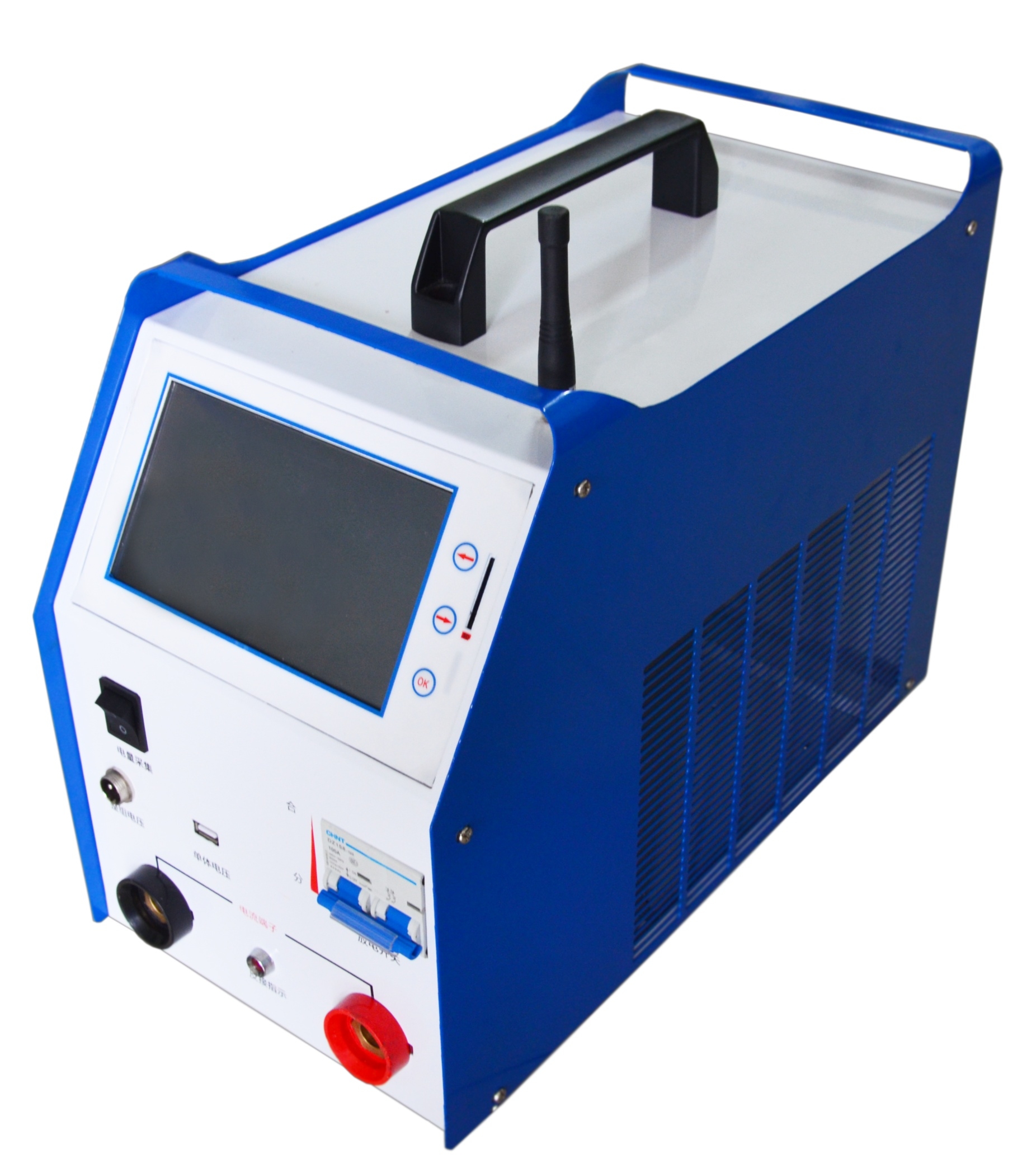

FDY-48V/110/220V蓄电池放电测试仪系列产品介绍

FDY-48V/110/220V蓄电池放电测试仪系列产品介绍

一．产品概述:

FDY-48V/110/220V蓄电池放电测试仪系列产品主要用于通信及电力直流行业的后备电源铅酸蓄电池的放电测试，具备蓄电池在线监测及容量核对测试功能的产品，智能化程度高、体积小巧、功能完善。

二．产品类别

按电压和电流不同：

以上均为标准产品。特殊电压及电流等级可以定制。订货时要注明：电压、电流、功能型号及单节监测是有线还是无线的。

一、 产品功能及主要特点:

1、 对蓄电池组进行内阻测试、容量评估功能。

2、 具有对蓄电池组多项指标性能进行在线监测的功能：在电池组处于在线放电、均充、浮充状态下，可对电池组以及每个单体电池进行实时在线监测，监测内容包括：电池整组电压、每一节单体电池电压、电池组充放电电流、电池组监测时间、电池组充放电容量等指标。

3、 具有快速准确鉴定蓄电池优劣的功能。具有对电池组按照多种放电率进行核对放电试验，准确得知电池的真实容量的功能；在线补偿式放电功能，在放电全部过程中实现动态补偿，保证电池组真正的恒流放电。

4、 利用设备在线放电过程当中，实时监测每一个单体电池的电压；

5、对整组电压为48V、110V及220V，单体电压为1.2v、2V、6V和12V的，用户可以选择设置单体电压类型。单体电压监测模块，有线无线可选。

6、 在做容量放电试验时可同时设置四个放电终止条件：①整组电压终止条件；②单体电压终止条件；③放电时间终止条件；④放电容量终止条件。也可根据需要人为终止正在进行的测试过程；

8、 操作简单方便：全部采用模块化界面，良好的人机对话功能，操作简单，流程清晰，每一个界面及操作步骤都有简洁提示，从根本上避免了错误操作。

9、 仪表可对主要测试结果及曲线对比功能。对电压曲线可连续进行放大、缩小，便于观察。无需上传PC机也能清晰分析数据。

10、放电参数模板功能，直接调用预置参数即可放电测试。智能判别程序，可智能判断单体是否脱落，若单体脱落则不会中断测试。输入端过压保护，LCD提示，蜂鸣器告警；

过流保护，LCD提示，蜂鸣器告警；电池电压极性反接保护，LCD提示，蜂鸣器告警；

11、完备的通讯功能，具有RS232通讯接口与SD卡接口。数据传入计算机，进行入库管理，可进行长期的历史数据保存和分析；利用SD卡传递数据，随时测试随时保存，轻巧便携，AQ可靠。

12、 测试仪主机采用监控部分与功率部分一体化设计，功率部分采用新型高功效器件。

13、 采用新型特殊的低热GX负载材料和先进的控制技术，保证了较高的恒流精度。

14、 仪表具有并机功能还可外挂负载，使得仪器可以测试各种大容量电池。

15、 强大的PC软件分析功能：提供数据管理、打印、分析、报表统计、自动生成测试报表、报告的功能。

对电压曲线可连续进行放大、缩小，便于观察。快速查找历史纪录。

16、 具有自动测试保护功能：当在测试过程当中，检测到整组或者单体电池异常时，则自动终止测试，防止对电池造成过放电，完全避免对设备造成冲击；也可根据需要人为终止正在进行的测试过程。

17、 测试完毕，自动显示全部计算结果，并根据具体测试数据，提供维护建议。

18、存储方式：内部存储、外部存储可选择。内部存储zui小间隔1分钟。外部存储zui小5秒钟。

三．技术参数（选取48V/110V/220V/100A为样本）
