产品详情

产品简介：

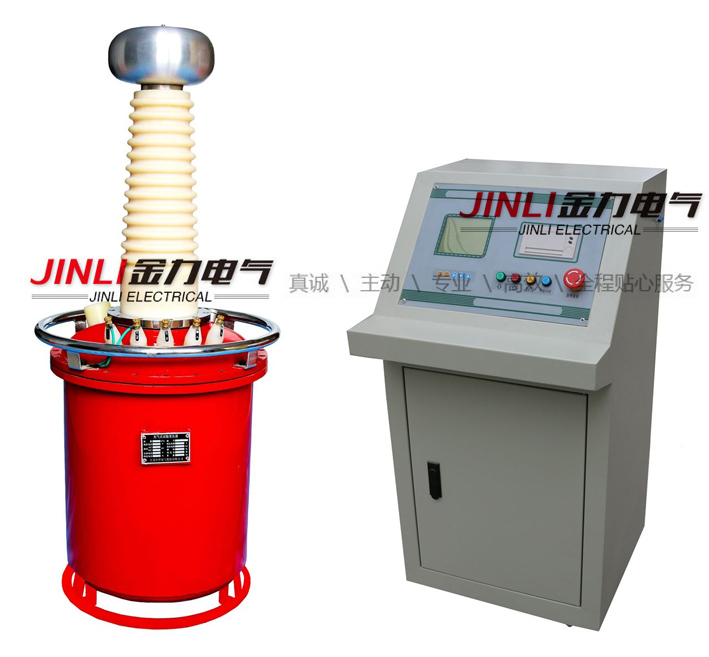

JL1009系列充气式试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展，对试验变压器的电压等级的要求也越来越高，而油绝缘试验变压器在体积上和重量上越来越不能满足现场工作的要求。随着我国基础科学研究的进步，新材料，新工艺的应用，把新的绝缘介质六氟化硫气体（SF6）推向了电力设备应用领域。由于六氟化硫气体良好的绝缘性能和灭弧性能，及不燃烧性，使得它作为新的绝缘介质得以广泛应用电力系统。

产品满足《DL/T848.2-2004高压试验装置通用技术条件第2部分工频高压试验装置》的要求。用于电力系统对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘耐压试验。该系列试验变压器具有体积小、重量轻、结构紧凑、通用性强等优点。

产品特性：

◆ 产品采用一次压制而成高压套管

◆ 套管与气桶之间完全隔离加上所有连接部分采用进口O型密封圈密封，彻底解决了常见的变压器漏气的问题

◆ 睡式铁芯设计,有效提高产品的抗震性

◆ 所有产品均可通过1.1倍感应耐压试验

◆ 采用纯净SF6作为绝缘介质

◆ 高低压线采用高强度聚酯、无氧铜杆漆包线

◆ 铁芯采用全新武钢二硅冷轧硅钢卷片

产品参数：

◆ 输入电压：10kVA及以下为AC200V 10kVA以上为AC400V

◆ 空载损耗：＜10%

◆ 短路阻抗：＜10%

◆ 变比误差：＜1%

◆ 仪表电压：100V

型号	输入电压	输出电压	低压电流	高压电流	外形尺寸(mm)	重量(kg)
3/50	AC200V	50kV	15A	60mA	Φ300×690	35
5/50			25A	100mA	Φ300×690	35
10/50			50A	200mA	Φ375×750	60
15/50	AC400V		37.5A	300mA	Φ420×800	70
20/50			50A	400mA	Φ440×820	85
30/50			75A	600mA	Φ386×840	100
50/50			125A	1000mA	Φ416×910	120
5/100	AC200V	100kV	25A	50mA	Φ300×1300	65
10/100	AC200V		50A	100mA	Φ475×1300	65
15/100	AC400V		37.5A	150mA	Φ390×1320	85
20/100			50A	200mA	Φ400×1340	100
30/100			75A	300mA	Φ410×1360	110
50/100			125A	500mA	Φ460×1410	125
15/150		150kV	37.5A	100mA	Φ390×1800	100
20/150			50A	133mA	Φ415×1800	110
30/150			75A	200mA	Φ430×1800	125
50/150			125A	333mA	Φ490×1850	140
20/200		200kV	50A	100mA	Φ510×2150	140
30/200			75A	150mA	Φ530×2150	160
50/200			125A	250mA	Φ550×2150	240
