产品简介:
JL9002电缆故障测试仪,可以测试35KV以下电压等级的各种类型电缆的高阻闪络性、泄漏性故障,低阻、短路性故障及断路故障。
JL9002电缆故障测试仪采用箱式结构,采用触摸屏操作界面,所有功能按键均在屏幕上直观地显示,用户可通过触摸屏直接操作。
JL9002电缆故障测试仪具有波形储存功能,可以储存大量的现场测试波形,供随时调用观察和同屏比较。测试界面简单清晰,功能按键定义简单明了,测量方法简单快捷。
产品参数:
◆ 测试方法,低压脉冲法、高压闪络法。
◆ 测试距离:低压脉冲法时,zui大测试距离16Km;高压闪络法时,zui大测试距离不小于15Km。
◆ 系统测试精度:小于20cm。
◆ 脉冲幅度: 负载阻抗在50Ω时不小于250Vpp。
◆ 脉冲宽度: 0.2μs、2μs、4μs三种。
◆ 采样频率: 48MHz、24MHz、12MHz、6MHz。
◆ 系统定点误差:主机测量结果再配合数显同步定点仪测量,误差为零。读数分辨率: 1m
◆ 预置了4种电缆介质的电波传播速度:油浸纸:160m/μs;交联聚乙烯:172m/μs;聚氯乙烯:184m/μs;以及其它非动力电缆的电波传播速度的设置(自选介质)。对于其它非动力电缆,利用本机的测速功能可以在输入该电缆的已知全长后,测出电波在该电缆中的传播速度。
◆ 采样方式:电流取样法。
◆ 工作条件: 温度-10 +45ºC,相对湿度 90%。
◆ 体积:430×300×190mm。
◆ 重量:约10kg。

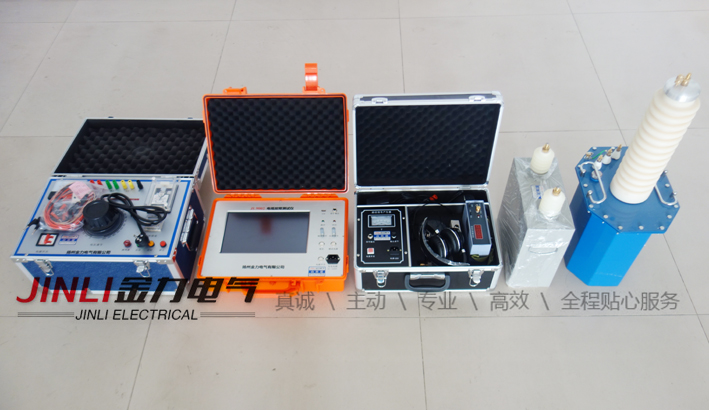

仪器的配置:
◆ 电缆故障测试仪(主机) 1台
◆ 数显同步定点仪(含耳机、探头) 1台
◆ 路径信号发生器 1台
◆ JL1007-3KVA/50KV(交直流)试验变压器 1台 (选配)
◆ 试验变压器操作控制箱 1台
◆ 2微法 /30KV以上脉冲电容 1台
◆ 高压放电棒 1根
