JL1006-240KVA/120KV变频串联谐振试验报告

JL1006-240KVA/120KV变频串联谐振试验报告
规格型号       JL1006-240KVA/120KV
产品名称   变频串联谐振耐压试验装置
产品编号                  NO：900633
  扬州金力电气有限公司
变压器检测报告
                                                  天  气    晴
室  温   28   ℃
湿  度   70   %
一、绝缘电阻 2500V兆欧表
高压对低压
（MΩ） 高压对地
（MΩ） 低压对地
（MΩ）
≥1000 ≥1000 ≥500
二、 空载、耐压、变比
空 载 电 流  耐  压 变 比 误 差
 ≤5% ≥7KV 12.5×2组≤0.5%
三、直流电阻
高压直流电阻
（Ω） 低压直流电阻
（mΩ）
A1-X1 26.105 A、X  109.3
A2-X2 26.165
   检验员
电抗器检测报告
一、 规格数量
  30KV 2A  60H     4台
二、 耐压试验
    单台试验电压30KV   两台串试验电压60KV
    三台试验电压90KV 四台串试验电压120KV
三、 电流试验
2A连续60分钟温升≤90℃
四、 电感测试
单台     60H  两台串联  2×60×1.13＝   135H
 三台串联  3×60×1.23＝   224H
四台串联  4×60×1.3 ＝   312H
二台并联  60÷2＝ 30H、三台并联  60÷3＝ 20H
                            检验员
变频谐振试验变压器出厂试验
试验电压 励磁电压 负载电流 试验时间 测试结果
20KV 11.6V 2.4A 60分钟 合 格
40KV 23.3V 4.8A 60分钟 合 格
60KV 36.9V 7.1A 60分钟 合 格
80KV  53.4V  9.5A  60分钟 合 格
100KV  72.5V  11.7A  60分钟 合 格
120KV  96.9V  14.3A  60分钟 合 格
 检验结论：经验收合格、准予出厂。
检验员         测试员

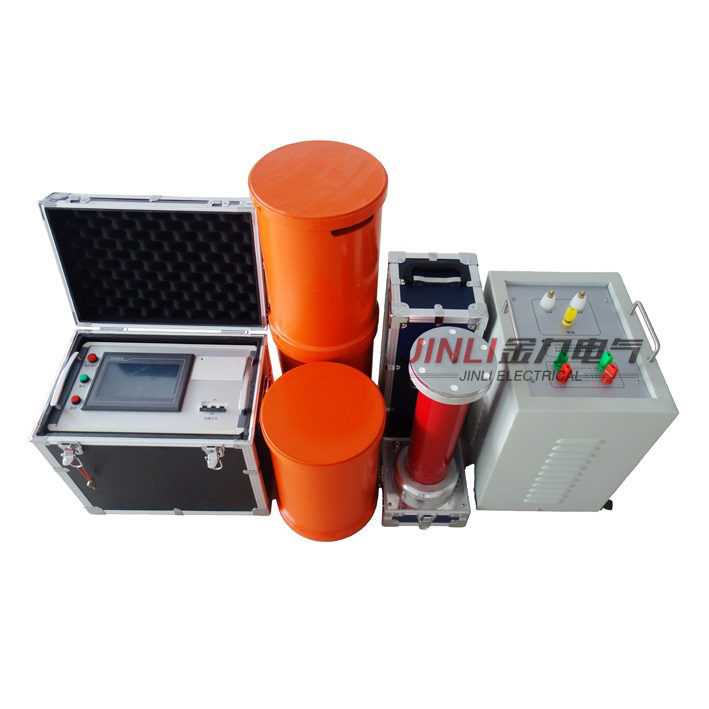

JL1006-240KVA/120KV变频串联谐振耐压试验装置
设备配置（供货）清单
序号 配套名称 型 号   规 格 规  范 单位 数量
1 变频电源 JL1006-10/0.2 10KW
输入AC 220V
输出AC 0-200V 台 1
2 励磁变压器 JL1006-12/0.2 12KVA 台 1
3 高压电抗器 JL1006-60/30 30KV/2A/60H 台 4
4 电容分压器 OWF120/0.001（编号：032712） 120KV/100V 台 1
5 补偿电容器 XWF100/0.02 （编号：120803） 100kV/0.01uf 台 1
6 输入输出线  套 1
7 橡胶软接线  套 1
8 分压屏蔽线  套 1
9 接地软线  套 1
10 打印纸  卷 1
11 合格证 JL1006变频串联谐振耐压试验装置 贴在面板上
12 保修卡  份 1
13 产品使用说明书  本 1
14 出厂试验报告  份 1
