成套240KVA/120KV变频串联谐振耐压试验装置​

成套240KVA/120KV变频串联谐振耐压试验装置

一、设备制造遵循的国家标准和行业标准

GB2900《电工术语》

GB10229-88《电抗器》

GB/T16927.1-2-1997高电压试验技术

ZBK41006-89试验变压器

GB7328-87变压器和电抗器的声级测量

IEC358(1990)耦合电容器和电容器分压器

IEC1000电磁兼容性

AQ对电子测量仪器的要求

电工电子产品基本环境试验规范

半导体转换器基本要求的规定

半导体转换器应用指南

二。总体技术功能

1.变频串联谐振试验装置，调节输出频率，激发串联谐振。

2.整套变频串联谐振耐压装置包括以下基本部件:

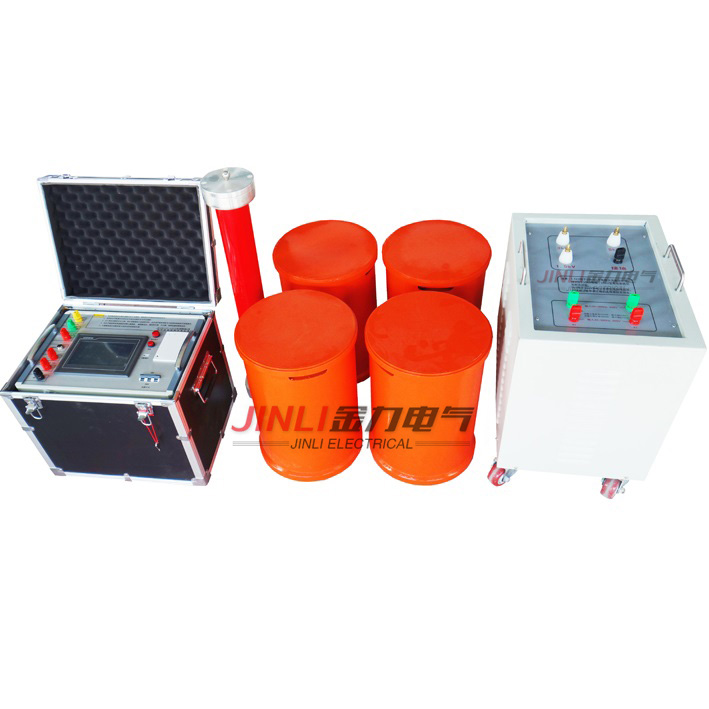

变频电源、励磁变压器、高压电抗器、电容分压器及附件等。

3.240/100变频串联谐振耐压装置系统功能满足以下试验要求:

10KV电缆S=300mm2，长度2.5km .

35KV电缆，S=300mm2 1000m

35KV开关、变压器和断路器试验。

下列环境条件不能影响正常测试:

温度范围:-10 ~ 45℃

海拔:≤2000米相对温度:≤90%

3.3系统的技术参数如下:

a、输出电压波形:正弦波，波形失真率≤0.5%

B.输出分辨率:0.1赫兹

输出频率范围:30 ~ 300赫兹

D.额定负荷下连续运行时间:30分钟，各部件温升≤35K。

e、品质因数:30 ~ 300

不稳定性:0.01%

g、系统测量精度:1.0级

h，输入工作电源:380V，50HZ

一、系统噪声:≤60分贝

3.4系数的作用:

A.具有手动测试/自动调谐/自动测试三种模式，可随意切换。

B.大屏幕显示，可显示:输出电压(有效值)、输出频率等。

C.具有设置测试电压、时间、测试频率范围等测试参数的功能。

D.具有过压过流保护功能，可任意设定。

E.具有放电保护功能，发生高压闪络时能自动降低电源，并能提示“电气保护”及相关信息。

f、具有断电保护功能。

g、具有过热保护功能。

h、具有零值保护功能，系统和变频电源只能在零点启动和退出。

一、具有多种数据打印功能。

j、具备系统故障自诊断功能。

三。该设备的特点:

1.主机具有完整的保护功能，如过流、过压、闪络、过热、零值升压、断电保护等。出厂前已通过满负荷试验。

2.励磁变压器箱为双层铝塑结构，美观轻便。高压侧线圈为两组线圈。

3.反应器可以以任何组合串联或并联。

四。具体技术性能参数

40/120变频串联谐振成套装置

设备配置(供应)清单

序列号、类型、编号、规格、规格、单位数量、重量

1个变频电源12/0.22 12千伏安

AC220V-380V输入

平台

一个

28公斤

2

励磁变压器

12千伏安/12千伏安

输入220伏/380伏

输出1500伏/3000伏

平台

一个

48公斤

3高压电抗器30KV/2A 30KV

2A/60小时4组46公斤级

4电容分压器分裂TRF/0.001

120千伏100千伏/100伏机组1个12公斤

高压补偿电容器100kv/0.001 100kv/0.02套1 32 kg

5附件盒输入/输出线、橡胶软线和分压屏蔽

电线和接地线套管1

该仪器的描述；

做35KV电缆试验时，电抗器采用两串两并联的方式，60KV的试验电压满足52KV，2A和4A两组电流满足240方电缆约1300m的试验要求。

做35KV耐压试验时，四个电抗器串联，可以进行所有120KV电压满足35KV的高压试验。

做10KV电缆试验时，根据不同的样品，电抗器采用单个或多个并联方式，试验电压30KV满足22KV，电流为二接4A，三接6A，四接8A。满足240方电缆约3000m的测试要求。
