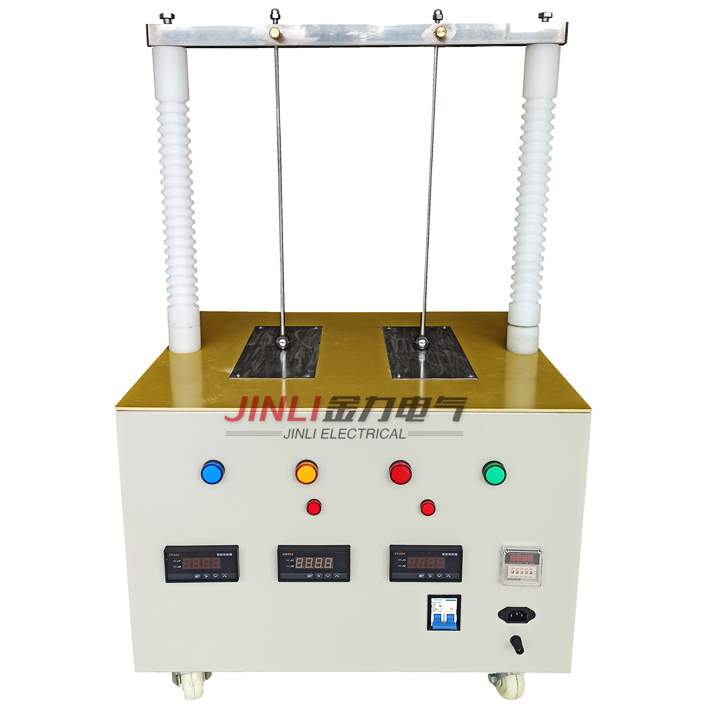

绝缘靴（手套）耐压试验装置使用方法

SF6智能微水仪特点与参数

SF6气体密度继电器校验仪

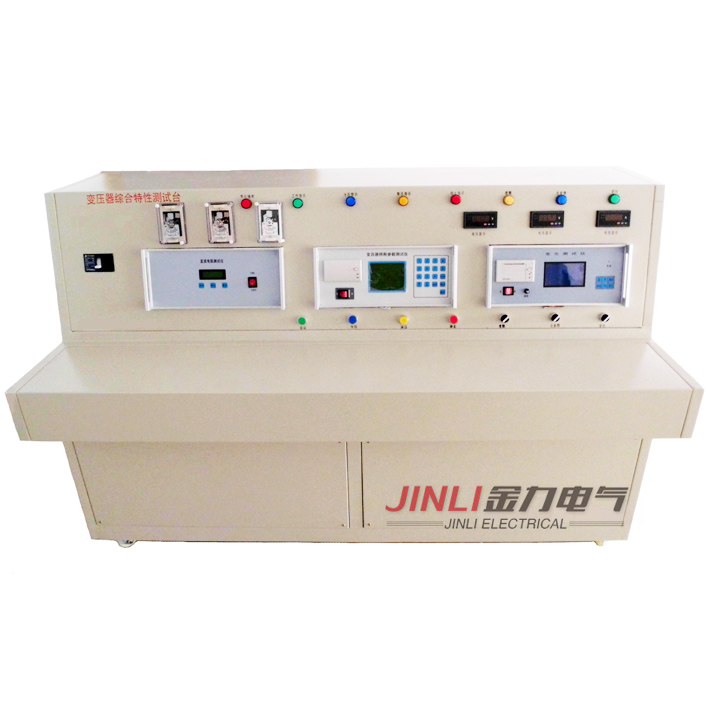

JLCST变压器综合测试台AQ使用手册

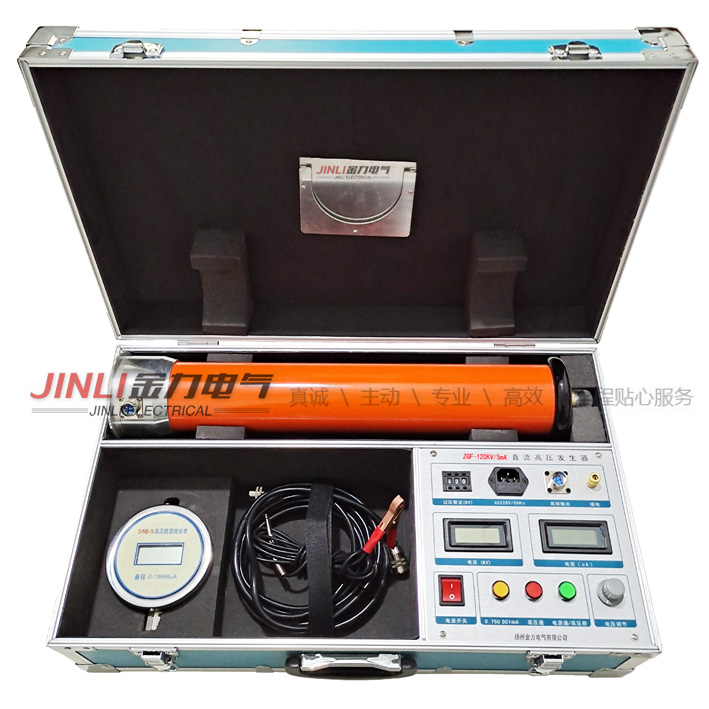

直流高压发生器ZGF-120KV/5mA

变频串联谐振试验报告

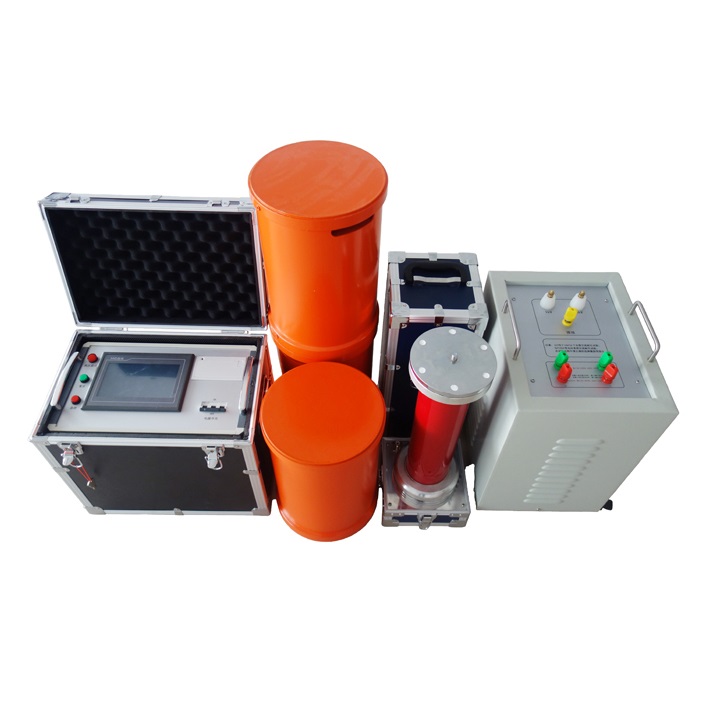

变频串联谐振试验装置厂家直销！

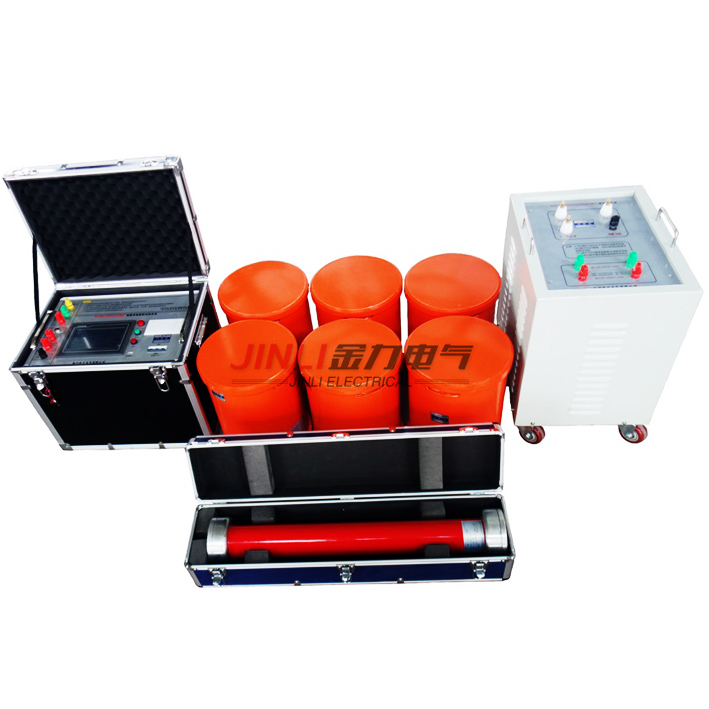

120KVA/30KV变频串联谐振耐压试验装置成套技术书一、设备制造遵循的国家标准和行业标准GB2900《电工术语》GB10229-88《电抗器》GB/T16927.1-2-1997高电压试验技术ZBK41006-89试验变压器GB7328-87变压器和电抗器的声级测量IEC358(1990)耦合电容器和电容器分压器IEC1000电磁兼容性AQ对电子测量仪器的要求电工电子产品基本环境试验规范半导体转换器基本要求的规定半导体转换器应用指南二。总体技术功能1.变频串联谐振试验装置，调节输出频率，激发串联谐振。2.整套变频串联谐振耐压装置包括以下基本部件:变频电源、励磁变压器、高压电抗器、电容分压器及附件等。3.120/30变频串联谐振耐压装置系统功能满足以下试验要求:10KV电缆S=300mm2，长度2000米。35KV电缆，S=240mm2 400m下列环境条件不能影响正常测试:温度范围:-10 ~ 45℃海拔:≤2000米相对温度:≤90%3.3系统的技术参数如下:a、输出电压波形:正弦波，波形失真率≤0.5%B.输出分辨率:0.1赫兹输出频率范围:30 ~ 300赫兹D.额定负荷下连续运行时间:30分钟，各部件温升≤35K。e、品质因数:30 ~ 300不稳定性:0.01%g、系统测量精度:1.0级h，输入工作电源:380V，50HZ一、系统噪声:≤60分贝3.4系数的作用:A.具有手动测试/自动调谐/自动测试三种模式，可随意切换。B.大屏幕显示，可显示:输出电压(有效值)、输出频率等。C.具有设置测试电压、时间、测试频率范围等测试参数的功能。D.具有过压过流保护功能，可任意设定。E.具有放电保护功能，发生高压闪络时能自动降低电源，并能提示“电气保护”及相关信息。f、具有断电保护功能。g、具有过热保护功能。h、具有零值保护功能，系统和变频电源只能在零点启动和退出。一、具有多种数据打印功能。j、具备系统故障自诊断功能。三。该设备的特点:1.主机具有完整的保护功能，如过流、过压、闪络、过热、零值升压、断电保护等。出厂前已通过满负荷试验。2.励磁变压器箱为双层铝塑结构，美观轻便。高压侧线圈为两组线圈。3.反应器可以以任何组合串联或并联。四。具体技术性能参数20/30变频串联谐振成套装置设备配置(供应)清单序列号、类型、编号、规格、规格、单位数量、重量1变频电源10/0.38 10KVAAC220V输入平台一个32公斤2励磁变压器8千伏安/8千伏安输入220伏输出1000伏/2000伏平台一个48公斤3高压电抗器30KV/2A 30KV2A/60H 2 50kg4电容分压器分裂TRF/0.00155千伏55千伏/100伏装置1.6千克高压补偿电容器30KV/0.001 30KV/0.01套1.8kg5附件盒输入/输出线、橡胶软线和分压屏蔽电线和接地线套管1该仪器的描述；做35KV电缆试验时，电抗器采用两串法，试验电压为52KV，可以满足240平方电缆约400m的试验要求。做10KV电缆试验时，根据不同的样品，电抗器采用单个或多个并联方式，试验电压30KV满足22KV，两个并联的电流为4A。满足2000米内300平方米电缆的测试要求。
