（满足10kV/300mm2电缆4km的交流耐压试验）变频串联谐振试验装置技术方案JL1006-176KVA/22KV

（满足10kV/300mm2电缆4km的交流耐压试验）变频串联谐振试验装置技术方案JL1006-176KVA/22KV

一、JL1006-176KVA/22KV变频串联谐振试验装置（10KV电缆4km）被试品对象及试验要求

1、10kV/300mm2电缆4km的交流耐压试验，电容量≤1.502uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

二、JL1006-176KVA/22KV变频串联谐振试验装置（10KV电缆4km）工作环境

1.     环境温度：－10⁰C–50 ⁰C;

2.     相对湿度：≤90%RH;

3.     海拔高度:  ≤1000米；

三、JL1006-176KVA/22KV变频串联谐振试验装置（10KV电缆4km）主要技术参数及功能

1.       额定容量：176kVA；

2.       输入电源：单相220或三相380V电压，频率为50Hz；

3.       额定电压：22kV；

4.       额定电流：8A；

5.       工作频率：30-300Hz；

6.       装置输出波形：正弦波

7.       波形畸变率：输出电压波形畸变率≤1%；

8.       工作时间：额定负载下允许连续5min；过压1.1倍1分钟；

9.       温升：额定负载下连续运行5min后温升≤65K；

10.  品质因素：装置自身Q≥30(f=45Hz)；

11.  保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12.  测量精度：系统有效值1.5级；

四、JL1006-176KVA/22KV变频串联谐振试验装置（10KV电缆4km）设备遵循标准

GB10229-88            《电抗器》

GB1094《电力变压器》

GB50150-2006《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900《电工名词术语》

GB/T16927.1~2-1997《高电压试验技术》

五装置容量确定

设计四节电抗器，则单节电抗器为44kVA/22kV/2A/55H，装置总容量176kVA。

验证：1、10kV/300mm2电缆4km的交流耐压试验，电容量≤1.502uF，试验频率30-300Hz，试验电压22kV，试验时间5min。。

使用电抗器四节并联，则L=55/4=13.8H ，则：

试验频率：f=1/2π√LC=1/(2×3.14×√13.8×1.502×10^-6)=35Hz

试验电流：I=2πfCU试=2π×35×1.502×10^-6×22×10³=7.27A

JL1006-176KVA/22KV变频串联谐振试验装置（10KV电缆4km）装置容量定为176kVA/22kV，分四节电抗器，电抗器单节为44kVA/22kV/2A/55H，使用电抗器串并联能满足上述被试品的试验要求。

JL1006-176KVA/22KV变频串联谐振试验装置（10KV电缆4km）试验时设备使用关系列表

六、系统配置及其参数

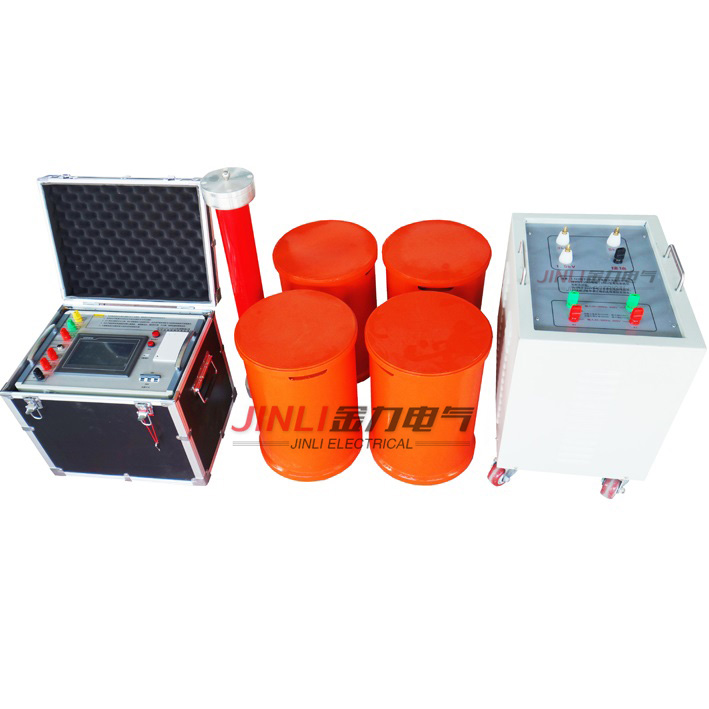

1.       激励变压器JLB-7.5kVA/1kV/0.4kV                     1台

a)      额定容量：7.5kVA；

b)      输入电压：0-400V，单相；

c)       输出电压：1kV

d)      结构：干式；

e)       重量：约48kg；

2.       变频电源JL1006-7.5kW/220/380V                          1台

a)       额定输出容量：7.5kW

b)      工作电源：220/380±10%V（单/三相），工频

c)       输出电压：0 –400V，单相，

d)      额定输入电流：18.75A

e)       额定输出电流：18.75A

f)        电压分辨率：0.01kV

g)       电压测量精度：0.5%

h)      频率调节范围：30 – 300Hz

i)         频率调节分辨率：≤0.1Hz

j)         频率稳定度：0.1%

k)      运行时间：额定容量下连续5min

l)         额定容量下连续运行5min元器件zui高温度≤65K;

m)    噪声水平：≤50dB

n)      可实现以下功能

1）变频电源的放置为纵向和横向，特别适合现场操作及观察；

2）内外部具备特殊减震橡胶支撑脚和保护铝箱，可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性；

3）参数显示：触摸或外接鼠标大屏幕液晶界面显示系统

可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容，电感，频率互换计算、参数查询等,还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性；

4）参数设置：大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置，可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择；

5）试验模式：触摸屏和外接鼠标操作，有全自动、半自动、手动三种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等；

6）保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能；

7）数据存储功能：试验结果保存（手动保存）、打印、上传、回查等

①试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录；

②数据查询：可将已保存的试验结果数据显示到屏幕上，同时具有USB接口，可将数据输出打印或利用设备所携带打印机打印；（打印机属客户自选，若客户有此需求，须在合同中予以特别写明）

8）自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.0%；

9）调频范围及频率分辨率均可设定：调频范围可设为30～300Hz、45～100Hz、200-300Hz、按需设置，可加快调谐过程；频率分辨率根据需要，可预设为0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在调谐效率与调谐准确度之间取得优化平衡；

10）频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；

P）重量：约12kg；

3.       高压电抗器DK-44kVA/22kV                  4节

a)       额定容量：44kVA;

b)      额定电压：22kV；

c)       额定电流：2A；

d)      电感量：55H/单节；

e)       品质因素：Q≥30 (f=45Hz)；

f)        结构：干式；

g)       重量：约45kg

4.       电容分压器FRC-30kV/2800pF                      1套

a)       额定电压：30kV；

b)      高压电容量：2800pF

c)       介质损耗：tgσ≤0.5%；

d)      分压比：1000：1

e)       测量精度：有效值1.5级;

f)  重量：约30kg；

七、供货清单一览表

JL1006-176KVA/22KV变频串联谐振试验装置（10KV电缆4km）（一）配置设备一览表
