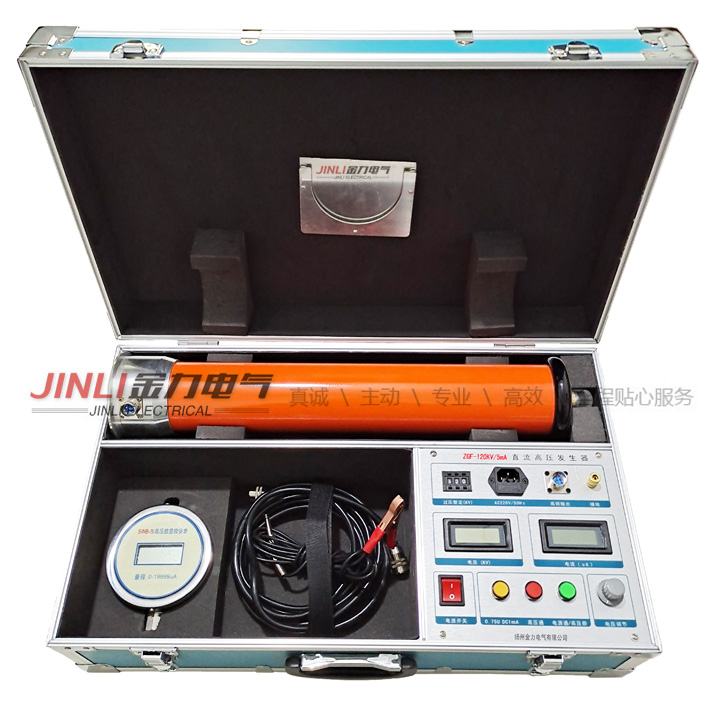

ZGF系列直流高压发生器(一体机)

添加时间:2022-01-11 16:53:35   浏览次数:2424

产品简介:

ZGF系列直流高压发生器是按照中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求,研究、制造的便携式直流高压发生器,适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备的直流高压试验。

ZGF系列直流高压发生器采用中频倍压电路,率先应用的PWM中频脉宽调制技术,闭环调整,采用了电压大反馈,使电压稳定度大幅度提高。使用大功率IGBT器件及其驱动技术,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。使直流高压发生器具备了高品质、便携式,并能承受额定电压放电而不损坏。

ZGF系列直流高压发生器主要部件选用美国、德国、日本等国先进技术的元器件,使仪器更可靠、更稳定,倍压筒体积小,容量大,过载能力强,便于现场作业试验。我公司视质量和信誉为生命,不断提高科技水平,研制出优质产品,以满足用户的需要。

产品特性:

便携式直流高压试验器同类产品体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全,便于野外使用。

◆ 率先应用新的PWM中频脉宽调制技术、脉冲串逻辑阵列调制,采用大功率IGBT器件和电压大反馈,从而使输出高压稳定度更高,波纹系数更小。

◆ 便携式直流高压试验器主要部件均选用美、德、日等国进口先进技术的元器件,经久耐用,不怕连续对地直接短路放电。

◆ 便携式直流高压试验器、精度高、测量准确。电压、电流表均为数字显示,电压分辨率为0.1kV,电流分辨率为1uA,控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器,接线简单。仪器具有高、低压端测量泄漏电流, 高压端采用圆形屏蔽数字表显示,不怕放电冲击,抗干扰性能好,适合现场使用。

◆ 电压调节稳定度高,全量程平滑调压,输出电压调节采用进口单个多圈电位器,升压过程平稳,调节精度高。

◆ 负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强,保护完善可靠,各种技术指标均优于行业标准。

◆ 便携式直流高压试验器增设了高精度75%VDC-1mA的功能,做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键,在做避雷器试验时,当电流升到1000uA时、就按下0.75UDC--1mA的按钮,这时电压表、电流表所显示的值就是75%的数据,做完后应立即将调压电位器回到零位上,并应立即按绿色按钮,切断高压并关闭电源开关。再做其它的试验。

◆ 方便的过电压整定设置功能,采用了数字拨盘开关,能将整定电压值直观显示,使你操作更随意,显示数值单位为kV。

◆ 倍压筒采用美国技术研制生产,中频变压器经有关专家特殊设计、体积小,容量大,过载能力强,便于现场作业试验。

产品参数:

规格/技术参数ZGF-60KV/2mAZGF-60KV/3mAZGF-60KV/5mAZGF-120KV/2mAZGF-120KV/3mAZGF-120KV/5mA
额定电压(KV)606060120120120
额定电流(mA)235235
额定功率(W)120180300240360600
电压测量精度数显表±(1.0 %读数±0.2KV)
电流测量精度数显表±(1.0 %读数±2)
波纹系数≤0.5%
电压稳定度随机波动,电源电压变化±10%时≤1%
过载能力空载电压可超出额定电压10%使用十分钟充电电流为1.5倍额定电流
电源单相交流50赫兹220伏±10%
工作方式间断使用
一次连续时间长为30分钟
工作环境温度:-10~40℃
相对湿度:室温为25℃时不大于85%(无凝露)
海拔高度:1500米以下
带电容负荷能力被试品电容量无限制
可用1.5倍的额定电流充电
结构特点环氧玻璃钢电气绝缘倍压筒
空气绝缘、无泄漏之虑
操作箱特点高精度0.75UDC--1mA单触按钮(精度≤1.0%)适合氧化锌避雷器试验
过压保护采用拨码设置,一目了然
一体化铝合金机箱,现场更方便
