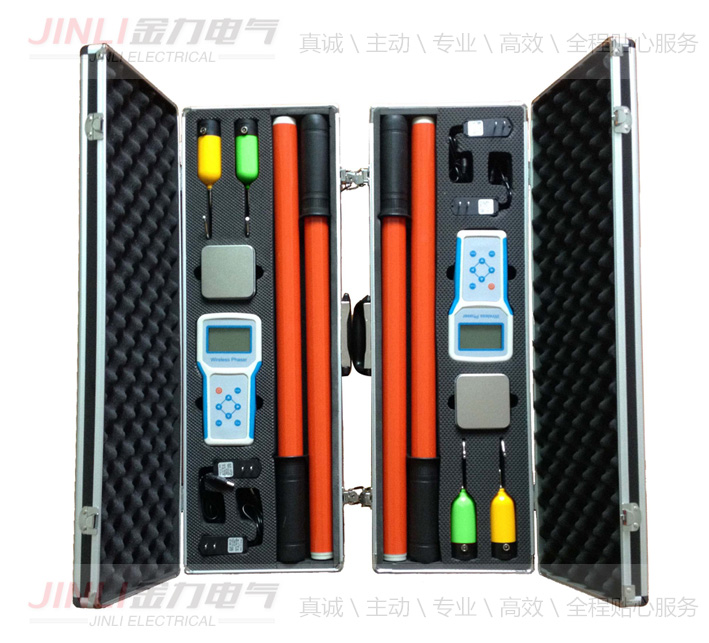

JL9009远程无线高压语音核相仪

产品简介：
JL9009远程无线高压语音核相仪（以下简称“仪器”）用于远距离（相距300米～800千米）核对高压相位是否同相，相序颜色是否标注正确。也可用于近距离并网或环网核相。仪器适合1V～220KV输电线路带电作业和二次侧带电作业，具有高压验电功能。
JL9009远程无线高压语音核相仪采用无线传输技术，操作可靠，使用方便，克服了有线核相器的诸多缺点。仪器采用GPS授时技术，两台（或多台）仪器可以相隔几百公里核相。
工作原理：
发射器可以判断线路是否带电，测量线路相位和频率，并将测量数据发送给主机，主机由GPS授时后同时测量，计算两台主机相位差值即为两线路相位差值，判断两线路同异相。
卫星高压无线语音核相仪测量原理的核心是两主机同步测量的时间差异，采用GPS授时将两主机的时间同步，其同步差异小于10纳秒。由此引入的相位误差小于0.1度。
使用事项：
◆ 现场测试时，应按电力部门高压测试距离标准进行操作。
◆ 标准配置绝缘杆3米，对应电压等级为 ≤ 220kV。如测量线路电压高于220KV时，请使用长度大于3米的绝缘杆。
技术参数：
◆ 相位差准确度：误差≤5°。
◆ 频率准确度：±0.1HZ。
◆ 电压测量范围为1V～220KV。
◆ 发射器和接收主机的zui大传输视距约100米。
◆ 结果判断（同相、异相）采用A级标准，相位差≥30°为异相，相位差＜30°为同相。
◆ 两GPS主机测量距离300米～800千米。
◆ 根据GPS信号强弱自动切换GPS模式和授时模式。
◆ 真人语音提示测量结果和操作步骤。
◆ 302*240彩屏同时显示线路相位差、频率、失量图、电池电量、测量时间、经纬度、卫星数量、GPS信号强度等信息。
◆ 无操作1小时自动关机。
◆ 发射器和接收器均内置可充电锂电池，且电池可拆卸更换。
◆ 主机电池容量为2500mAH，发射器电池容量为350mAH。
◆ 高压测量时泄漏电流<10ua。
◆ 发射器工作功耗<0.1w，接收主机工作功耗<0.3w。
◆ 工作环境：-35℃--- +45℃ 湿度≤95%RH。
◆ 储存环境：-40℃--- +55℃ 湿度≤95%RH。
◆ 整机重量：约11KG。仪器包装尺寸：长89cm*宽26cmm*高11cm*2个。
