产品简介

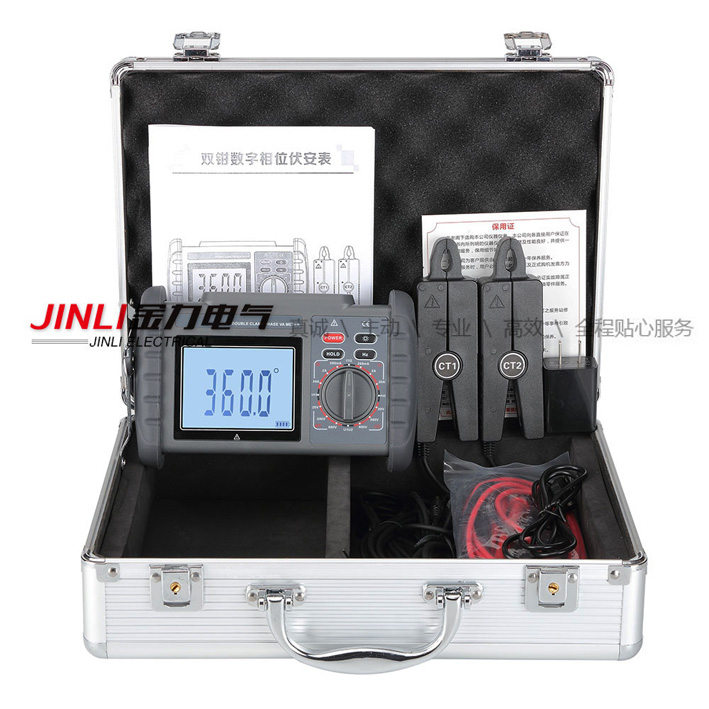

JL2000B双钳数字相位伏安表是一款手持式，双通道输入的一种全数字化、多功能、高精度测量仪器。该仪器应用新微处理器技术和数字信号处理技术，以直接交流采样法实现工频电参数测量（如电压、电流有效值，工频频率、相位关系等），判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，JL2000B双钳数字相位伏安表采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。为用电检查人员提供一种准确、便捷的新型电力仪表。
JL2000B双钳数字相位伏安表适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。
产品功能
◆ 采用大屏幕高背光显示，清析显示仪器的工作状态和测试参数，操作极为方便。
◆ 测量两路电压、电流、相位、测量电网频率。
◆ 小电流5mA测量相位，非常适用于新装用户投运后无负荷时检查接状况，仪器测量精度高，测量范围宽。
◆ 判别变压器绕组、容性和感性负载。
产品参数
1．基准工作条件
影响量 | 基准条件 | 工作条件 | 备注 |
环境温度 | 23℃±1℃ | -10℃～40℃ | |
环境湿渡 | 40%～60% | ＜80% | |
信号波形 | 正弦波 | 正弦波 | β=0.05 |
信号频率 | 50Hz±1Hz | 45Hz～65Hz | |
仪表工作电压 | 3.7V±0.1V | 3.7V±0.5V | |
测相位时电压幅值 | 220V±20V | 30V～500V | |
测相位时电流幅值 | 2A±0.2A | 10mA～20.00A | |
外电场、磁场 | 应避免 | ||
被测导线位置 | 被测导线处于钳口的近似几何中心位置 | ||
2．量程及精度误差
类别 | 量程 | 分辨率 | 基本误差 |
电压 | AC 0.00V～600V | 0.01V | ±(0.5% FS) |
电流 | AC 0.0mA～20.0A | 0.1mA | ±(0.5% FS) |
相位 | 0.0°～360° | 0.1° | ±1° |
频率 | 45Hz～65Hz | 0.01Hz | ±0.5Hz |
注：工作条件下相位误差为±3°。
3.一般规格
功能 | 测量两路交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等 |
电源 | 内置大容量锂电池供电3.7V |
功耗 | 开启背光灯耗电50mA，充满电池连续工作48小时以上 |
显示模式 | LCD显示，71×52mm |
仪表尺寸 | 长宽厚：187*191*51mm |
钳口尺寸 | Φ8mm |
电压量程 | AC 0.00V～600V |
电流量程 | AC 0.0mA～20.0A |
相位量程 | 0.0°～360.0° |
频率量程 | 45.00Hz～65.00Hz |
分辨率 | 电压：AC 0.01V |
电流：AC 0.1mA | |
相位：0.1° | |
频率：0.01Hz | |
检测速率 | 约2秒/次 |
数据保持 | 测试中按HOLD键保持数据，“DH”符号显示 |
自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
背光功能 | 适合昏暗场所及夜间使用 |
电压检测 | 四格电量显示，剩余一格时要及时充电。 |
仪表质量 | 主机：473g |
尖嘴形电流钳：180g×2 | |
测试线：190g | |
测试线长度 | 1.5m |
电流钳线长 | 2m |
工作温湿度 | -10℃～40℃；80%Rh以下 |
存放温湿度 | -10℃～60℃；70%Rh以下 |
输入阻抗 | 测试电压输入阻抗为：1MΩ |
耐压 | 仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 |
绝缘 | 仪表线路与外壳之间≥100MΩ |
结构 | 双重绝缘 |
适合安规 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |
