产品用途:
SF6气体作为一种绝缘气体,具有无毒、不可燃,以及良好的绝缘特性,其绝缘强度大大高于传统的绝缘气体,并具有良好的灭弧性,因此广泛应用于SF6电器。由于SF6气体价格昂贵,且在电弧、电火花和电晕放电的作用下,会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。本装置就是为了制造和维修SF6电器设备时,回收和充加SF6气体的一种ZY设备。
适用范围:
JLLH系列SF6气体回收充放装置适用于SF6电气设备中六氟化硫气体进行抽真空、充气、回充、净化及回收。
设计方案:
JLLH系列SF6气体回收充放装置、本装置由SF6气体回收装置组成。涉及的产品的主要优点为能直接将回收的SF6气体以液态的形式贮存入容器,并能将GIS内的残压回收至53Kpa(绝压),拥有较小的体积,便于移动的放置,拥有较快的抽真空速度,能对回收的SF6气体进行干燥和过滤,还能回充SF6气体至SF6电气设备。
产品特性:
◆ 内置过滤吸附系统,可以吸附SF6气体中的的杂质、水份、分解产物和油份等。
◆ 一体化的设计和较小的体积便于移动和使用。
◆ gaoxiao的过滤免维护系统,极大保证了回收SF6气体的质量。
◆ 内置相序保护器,无论何时均能免除主机因相序错误而反转的担忧。
◆ 所有电气系统均采用优质品牌。
◆ 优质的脚轮将极大的保护地面油漆,并减少推动时所需的人工。
◆ 整机为风冷无需外接水源。
◆ 内置温度保护系统即使在-20摄氏度下也能正常工作。
◆ 内置干燥加热系统,可确保干燥剂饱和之后可通过设备加热活化再生,从而无需更换干燥剂。
◆ 所有球阀为密封元件具有自动补偿性能。
◆ 具有内置电磁阀停电保护功能,杜绝真空泵停电或电机咬死返油。

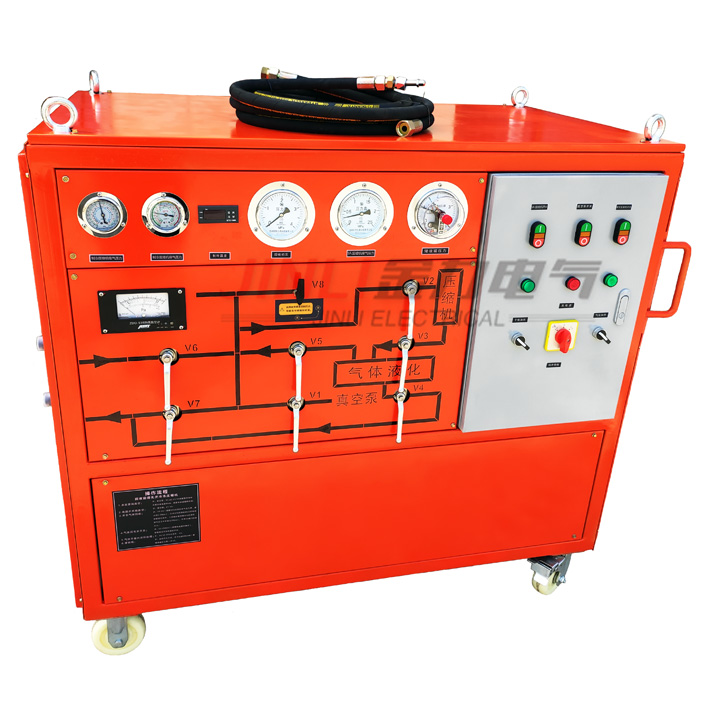

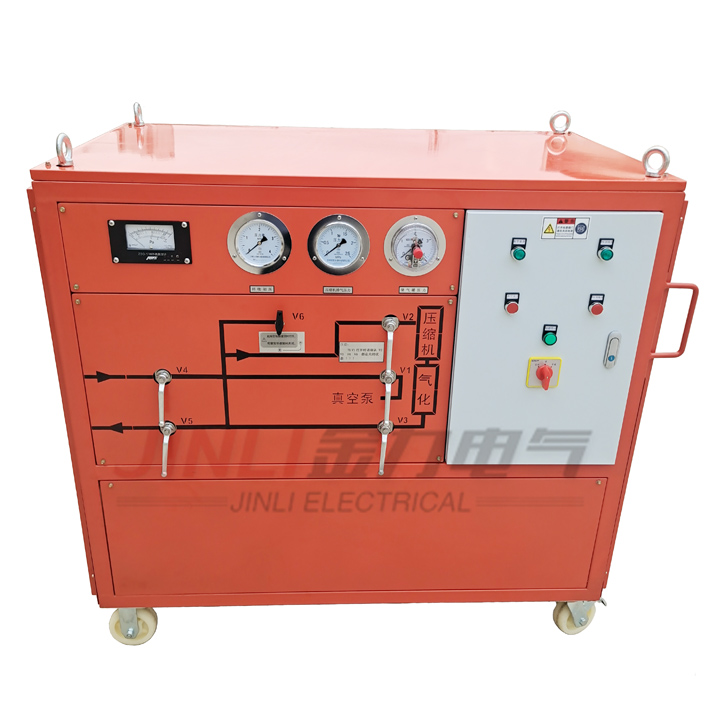

产品外观:
整个设备布局合理,结构简单且紧凑,整体美观大方,易于操作和维护,油漆附着力为Ⅰ级,颜色为橙红色。
型号说明:
JL LH - 7 Y - 15 - 50
备注说明:
JL:单位名称缩写“扬州金力电气”
LH: "L"为六氟化硫汉语拼音首字母,"H"为回收装置汉语拼音首字母
7:压缩机排气量为7m³/h(压缩机品牌及型号可选)
Y:"Y"表示存储形式为液态("Q"表示存储形式为气态)
15:真空泵抽速15m³/h(真空泵品牌及型号可选)
50:表示可储存50KG的SF6气体(储气罐容量可选)
产品参数:
序号 | 指标名称及单位 | JLLH-7Y-15-50型SF6气体回收充放装置 | |
1 | 电源AC | V | 380(三项五线、相序自动转换) |
2 | 额定zui高储气压力(20℃) | MPa | ≤4 |
3 | 极限真空度 | Pa | ≤10 |
4 | 装置真空度保持 | Pa | 在133 Pa压力保持24h,真空度值上升<400 Pa |
5 | SF6压缩机 | 泰康 | |
6 | 压缩机抽气速率 | m3/h | 7m³/h |
7 | 真空泵 | 2XZ-4 | |
8 | 真空泵抽气速率 | m3/h | 15 |
9 | 回收装置适应入口初压(20℃) | MPa | 0~1.0 |
10 | 电气设备回收终压(20℃) | MPa | ≤50 Kpa |
11 | 回收后气体油份控制 | μg/g | 国产油分<10 |
12 | 装置年漏气率 | % | <1 |
13 | 装置连续无故障运转时间 | h | ≥1000 |
14 | 累积无故障运转时间 | h | ≥5000 |
15 | 噪声水平 | dB(A) | 整机≤75 |
16 | 理论储液能力 | KG | 50 |
17 | 冷冻液化压缩机 | 国产品牌 | |
18 | 冷冻储罐 | L | 50 |
19 | 回收后气体水分(PPM/V) | PPM/V | 60 |
20 | 回收后气体油分(PPM/V) | PPM/V | 10 |
21 | 干燥过滤方式 | 真空加热活化再生 | |
22 | 充气初压(pa) | pa | ≤133 |
23 | 充气终压(mpa) | mpa | 0.8 |
24 | 充气速率(m³/h) | m³/h | ≥5 |
25 | 气化方式 | 电加热自动温控 | |
26 | 整车型式 | 手推移动式 | |
27 | 外形尺寸 | cm | 1450×810×1200 |
28 | 整机重量 | kg | 约500 |
29 | 冷却方式 | 风冷 | |
30 | 过滤系统 | 采用美国HASON技术,三级过滤——能够更高的去除回收的SF6气体中水份、油份、颗粒杂质及粉尘,保证所回收的SF6气体重复利用 |
型号 | JLLH-7Y-15-50型SF6气体回收充放装置 |
真空泵抽速(m3/h) | 15 |
极限真空度(Pa) | 10 |
真空泵 | 国产双极真空泵 |
SF6回收压缩机(m3/h) | 7 |
压力(MPa) | 2.5 |
压缩机厂家 | 泰康 |
过滤器颗粒(微米) | 0.02 |
油份(PPM) | gaoxiao |
酸值(PPM) | 0.1 |
可水解氟化物(PPM) | 0.2 |
生物毒性 | 无 |
水份(PPM) | ≤60 |
SF6纯度 | ≥99.9% |
SF6贮罐 | 50L |
SF6贮罐材质 | 碳钢 |
制冷系统 | 优质gaoxiao压缩机 |
过滤器 | 国产原装 |
干燥器 | 国产原装 |
真空计 | 指针 |
阀门 | 独有技术(内置蝶形密封,确保多次开关不会漏气) |
◆ 回收
回收初压力≤0.8MPa
回收终压力≤50KPa
回收时间:对初压力0.8MPa的1 m3 SF6气体容积,回收至终压力50KPa,回收时间小于2.5小时。
◆ 充气
对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa,充气时间小于0.8小时。
◆ 抽真空
装置极限真空度小于等于10 Pa
对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1-2小时。
◆ 贮存
贮存容器容积0.05m3
名义液态贮存量50kg
zui高贮存压力3.8 MPa
◆ 净化
对含水量1000PPM(体积比)以下的SF6气体,经本装置一次回收净化后,水份小于60PPM(重量比),油份小于10PPM(重量比)
◆ 年泄漏率≤1%名义储存量
◆ 噪声≤75dB(A)声压级
◆ 工作环境温度 -10°- 40℃
◆ 功率≤5KW
◆ 电源:交流三相五线制 50HZ 380V±10%
◆ 重量约500 kg
◆ 外形尺寸(长×宽×高):1450×810×1280
SF6气体回收装置推荐型号:
序号 | 产品推荐型号 | 尺寸(mm) | 重量(kg) | 产品用途 |
1 | JLLH-7Q-4-50 | 1450×810×1280 | <300> | 本装置适用于柱式断路器、小型开关箱、环网柜及储气量较小的容器(波纹管)的充气回收及抽真空 |
2 | JLLH-7Y-4-50 | 1450×810×1280 | <500> | 本装置适用于柱式断路器、小型开关箱、环网柜及储气量较小的容器(波纹管)的充气回收及抽真空 |
3 | JLLH-7Y-15-50 | 1450×810×1280 | <550> | 本装置适用于柱式断路器、小型开关箱、环网柜及储气量较小的容器(波纹管)的充气回收及抽真空 |
4 | JLLH-12Q-15-100 | 1450×810×1350 | <400> | 本装置适用于电气设备制造部门生产使用,同时适用于35KV~220KV GIS开关的现场安装和维护使用 |
5 | JLLH-23Q-18-200 | 1500×820×1450 | <500> | 本装置适用于电气设备制造部门生产使用,同时适用于110KV~500KV GIS开关的现场安装和维护使用 |
