GM系列可调高压数字兆欧表

添加时间:2022-01-19 10:49:27   浏览次数:1497

产品简介:
GM系列可调高压数字兆欧表测试电压高,出力强,被测量对象往往又带有工频泄漏或感应上高压干扰电能,使用本仪器首先一定要接好接地线!!
本仪表在高压启动后,请不要采用人工放电方式检查仪表,在测试完毕后也应等待本仪表自动放电使电压表回零后才进行例行需要的人工放电!因为短路放电的强烈电脉冲波有损被测对象的绝缘寿命,如果脉冲窜入仪表,也有损仪表内的集成电路!!
GM系列可调高压数字兆欧表是我公司为解决高压变电站、发电厂现场强干扰下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试而设计研制。它亦可用于广泛领域的电气绝缘电阻特性测量。
产品特性:
◆ 具有强力抗电场感应干扰能力,达到2mA(50Hz),已知适应50万伏变电站现场不拆线测量50万伏大型变压器的绝缘电阻参数。
◆ 测试电源的短路电流>5mA。适应大容量、大电感的测试。
◆ 电阻测量范围宽广,从0.5MΩ~200GΩ(对于GM-15KV和GM-20KVZ可到2TΩ)。读数准确、分辨力高。
◆ 测试电源的电压范围宽广,可选择0.25、0.5、1、2.5、5、10、15、20,也可从0V平滑调起连续调节到需要的电压。
◆ 具有计时报时功能,提醒使用者记录,分析被测量对象的吸收比和极化指数。

产品参数:

◆ 产品规格:

型     号

测  试 电 压

电压准确度

短路电流

电 阻 测 量 范 围

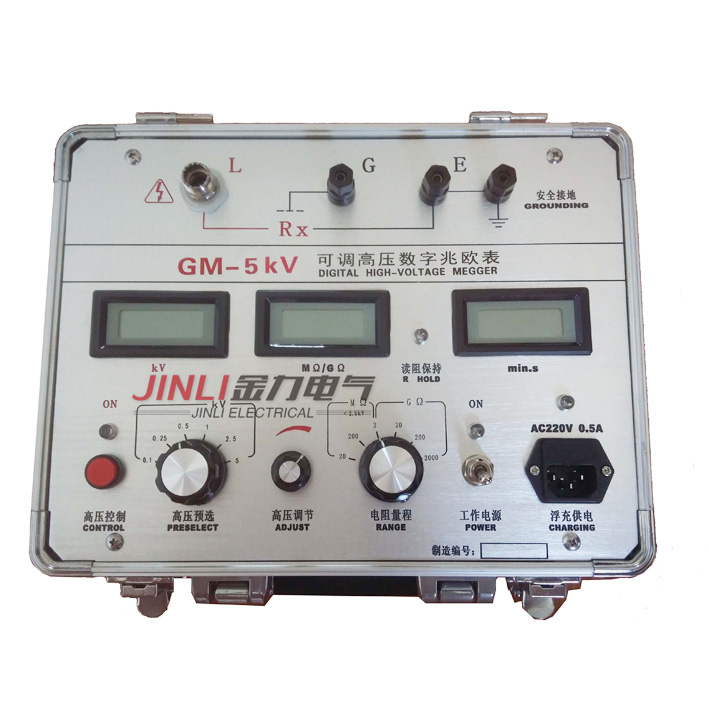

GM-5kV

0.1、0.25、0.5、1、2.5、5kV

±(5%+10V)

>10mA

0.01 MΩ~1999 GΩ

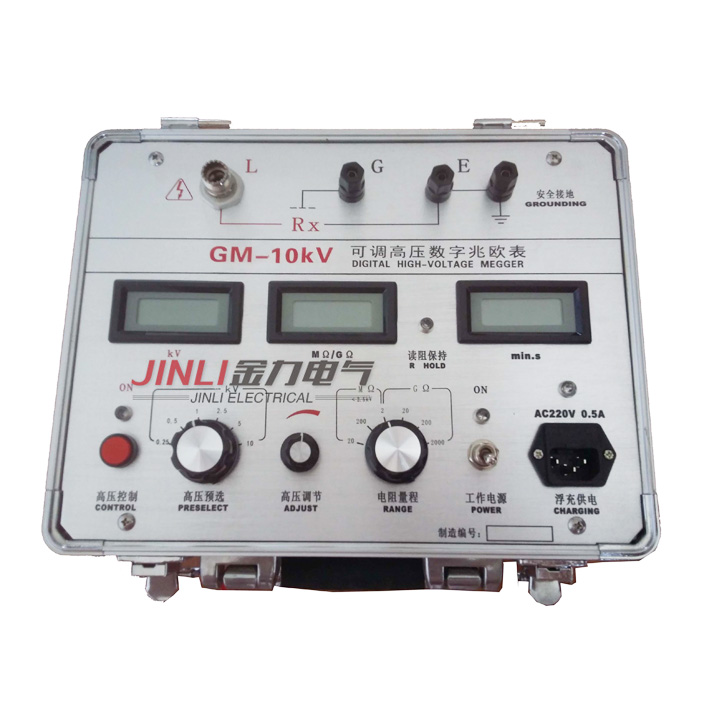

GM-10kV

0.25、0.5、1、2.5、5、10kV

±(5%+10V)

>10mA

0.01MΩ~1999 GΩ

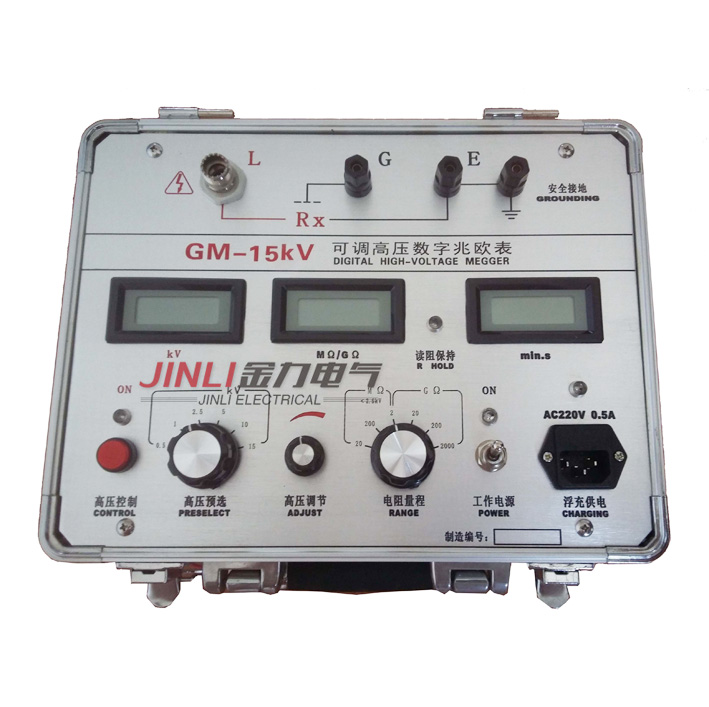

GM-15kV

0.5、1、2.5、5、10、15kV

±(5%+10V)

>10mA

0.01 MΩ~1999GΩ

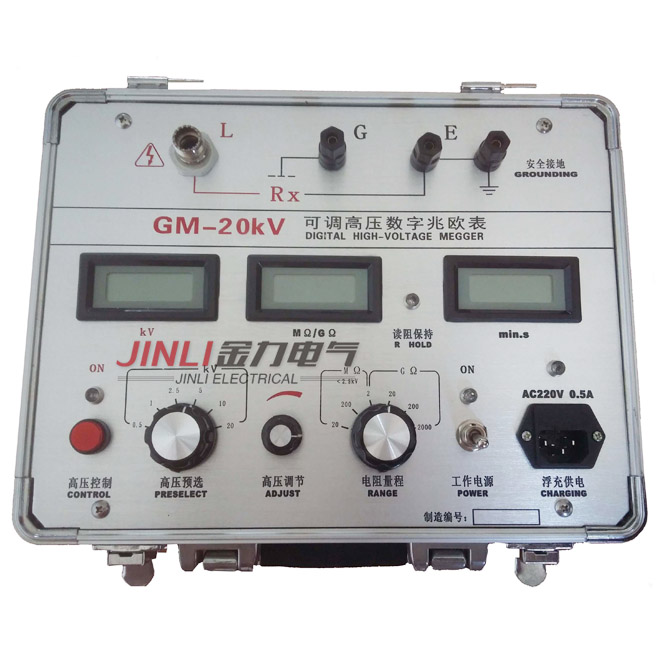

GM-20kV

0.5、1、2.5、5、10、20kV

±(5%+10V)

>10mA

0.01 MΩ~1999GΩ

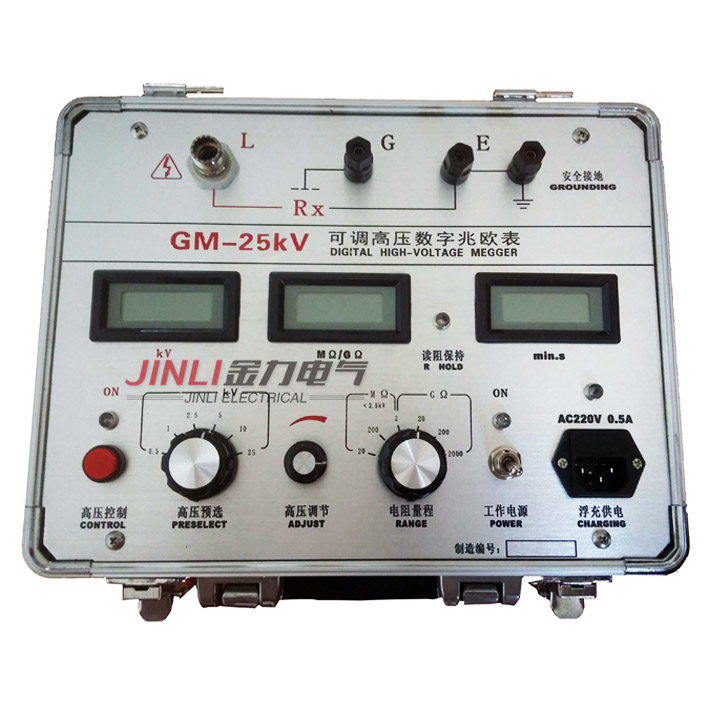

GM-25kV

0.5、1、2.5、5、10、25kV

±(5%+10V)

>10mA

0.01 MΩ~1999GΩ

测试电压可从0伏起平滑连续调节到需要值。

◆ 量程与准确度:

量   程(限压)

电 阻 测 量/有 效 范 围

准  确  度

20MΩ

0.5~19.99  MΩ

±(5%+5字)

200MΩ

5.0~199.9  MΩ

±(5%+5字)

2GΩ

0.05~1.999 GΩ

±(5%+5字)

20GΩ

0.5~19.99  GΩ

±(5%+5字)

200GΩ

5.0~199.9  GΩ

±(10%+10字)

2000GΩ

50  ~1999  GΩ

±(20%+10字)

◆ 注意:
①MΩ量程定标电压为0.5KV
②GΩ量程定标电压为2.5kV
③2000GΩ量程为参考量程,用于相对湿度小于70%的干燥环境使用。
④当测试电压高于8kV,绝缘电阻高于20GΩ后,裸露在空气的高压电极导体由于会电离空气,放出电荷而引起电阻测量数值大大偏低。为此,为准确测量,裸露在空气的高压电极导体应加屏蔽网。
◆ 抗电场干扰能力:2mA(50/60Hz)
◆ 报时、报警功能:秒表显示值为19分59秒。20分钟一循环。声响报点为15秒、60秒、每分钟。到点报短促声响,电阻读数保持5秒,被测电阻低于量程下限,读数无效时以连续声报警。
◆ 显示表:三位半LCD数字表头三个,分别显示测试电压、电阻、时间。
◆ 供电:由内附1.2V/2000mAh镍氢可充电电池10节,共DC12V供电。带交流(50/60Hz)220V接入口对电池充电或浮充电工作。
◆ 使用环境:温度: 0~40℃,相对湿度:20~90%
◆ 外形尺寸、重量:315×240×155mm,5kg
