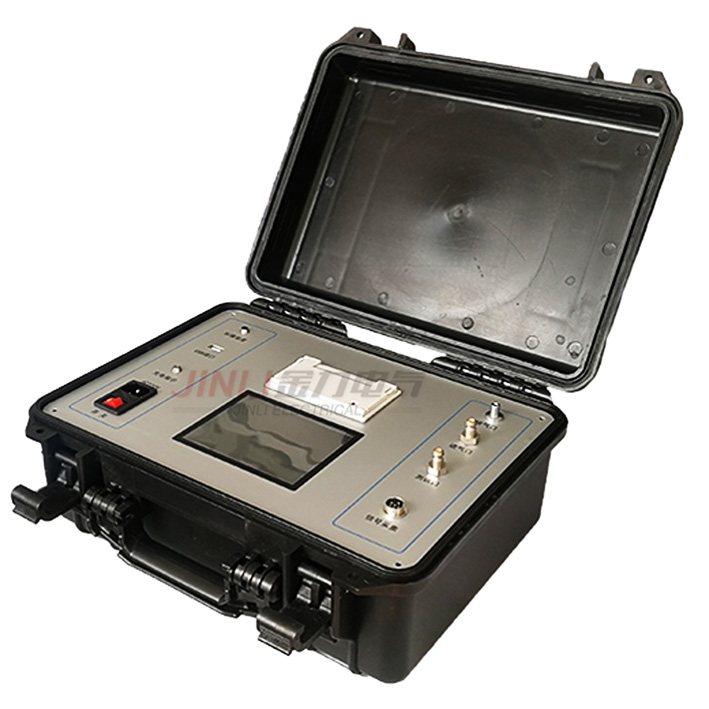

SF6开关是电力系统广泛使用的高压电器，SF6开关的可靠运行已成为供用电部门关心的问题之一。SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到SF6开关的运行AQ。现场运行的SF6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。因此DL/T596-1996《电力设备预防性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。从实际运行情况看，对现场运行中的SF6密度继电器、压力表进行定期校验也是非常必要的。JL2023型SF6密度继电器校验仪
密闭容器中的气体压力随温度的变化而变化，通常把20℃时的SF6的相对压力值作为标准值。在现场校验时，一定环境温度下测量到的SF6压力值均要换算到其对应20℃时的等效压力值，从而判断密度继电器的性能。
闭锁回复值校验：在环境温度下，当SF6密度继电器为零压力时，给SF6密度继电器一定的速度缓慢充气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁回复值。 JL2023型SF6密度继电器校验仪
报警回复值校验：继续给SF6密度继电器以一定的速度缓慢充气，当密度继电器的报警继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的报警回复值。
报警值校验：在环境温度下，当SF6密度继电器内压力大于报警回复值时，以一定的速度缓慢放气，当SF6密度继电器的报警继电器动作时，记录当前环境温度下的压力值，并换算成20℃时的等效压力值，这个20度时的等效压力值就是SF6密度继电器的报警值。   JL2023型SF6密度继电器校验仪
闭锁值校验：继续给SF6密度继电器以一定的速度缓慢放气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁值。
