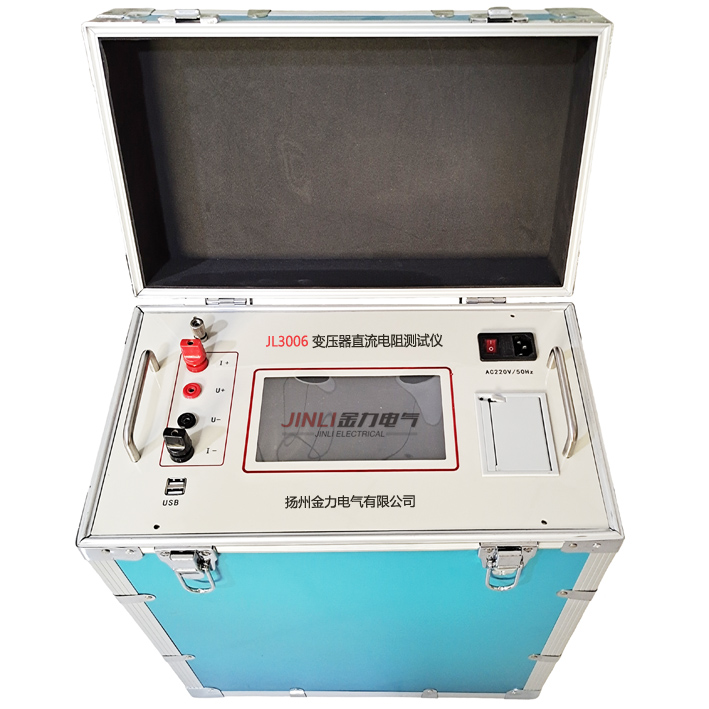

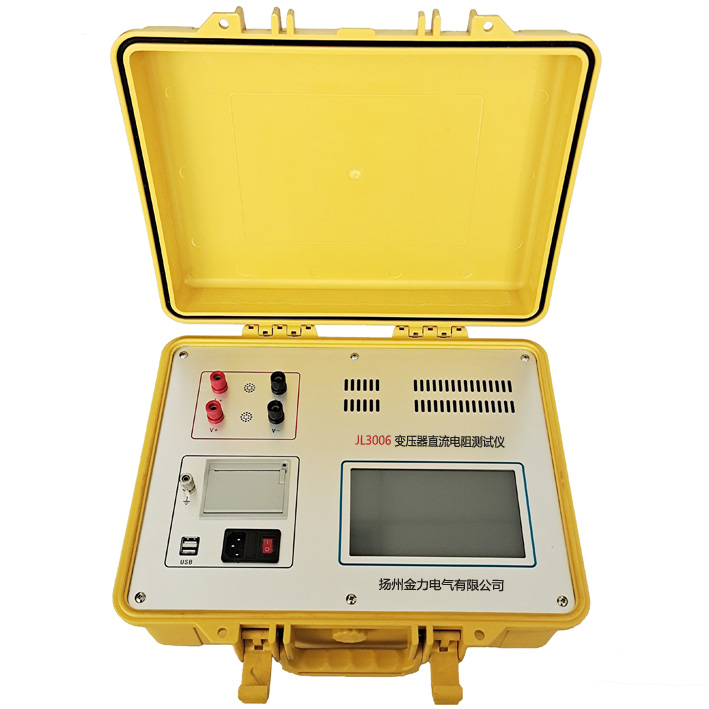

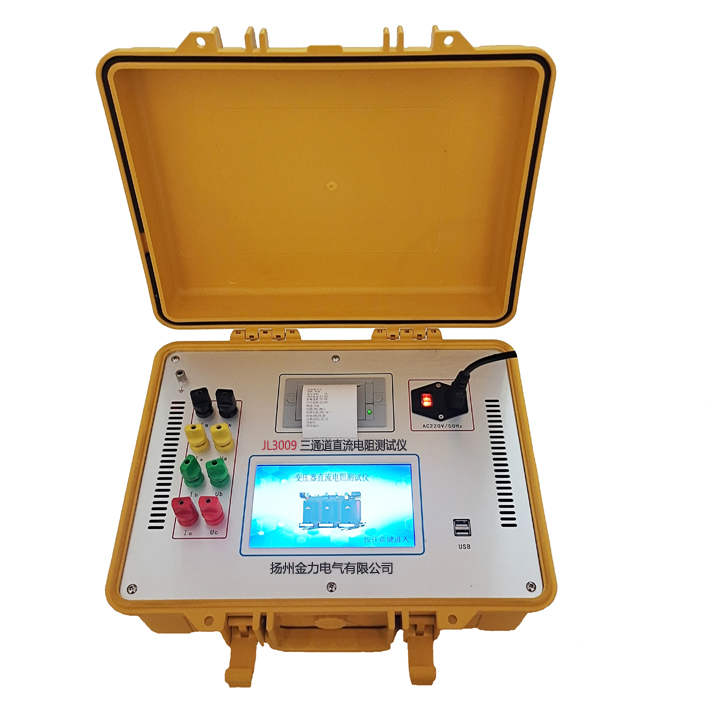

变压器绕组直流电阻测试仪

变压器绕组直流电阻测试仪

变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后，必不可少的试验项目。通过测量变压器绕组的直流电阻，可以检查出引线的焊接或连接质量，绕组有无匝间短路或开路，以及分接开关的接触是否良好等情况。在以前对直阻的测量均采用QJ44双臂电桥来测量，而这类电桥的测量电流为毫安级，测量起来时间需要很长，而且精度也较低。为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担。

测量变压器绕组直流电阻的目的是：检查绕组接头的焊接质量和绕组有无匝间短路现象；电压分接开关的各个位置接触是否良好及分接的实际位置是否相符；引出线有无断裂，多股导线并绕组是否有断股等情况。变压器在大修时或改变分接头位置后，或者出口故障短路后，需要测量绕组连同套管一起的直流电阻。
变压器绕组直流电阻测试仪是取代直流单、双臂电桥的高精度换代产品。仪器采用了先进的开关电源技术，其测量速度比电桥快一百多倍，显示部分由四位半LCD液晶显示测量结果，三位半LCD液晶显示环境温度或测试电流值，克服了其它同类产品由LED显示值在阳光下不便读数的缺点，同时具备了自动消弧功能。本仪器具有测速快、精度高、显示直观、抗干扰能力强、体积小、耗电省、测试数据稳定可靠、不受人为因素影响等优点。变压器绕组直流电阻测试仪内装可充电电池组（12V），交直流两用，便于现场及野外测试。

变压器绕组直流电阻测试仪符合DLT 845.3-2004《电阻测量装置通用技术条件 第3部分直流电阻测试仪》的要求。

产品参数：

1、测量范围：
本机共设置六档量程，分别为：
1μΩ～20mΩ;
20 mΩ～200mΩ;
0.2Ω～2Ω;
2Ω～20Ω;
20Ω～200Ω;
200Ω～2kΩ。
2、使用条件：
环境温度：0℃～40℃;
相对温度：≤85％RH。
3、测量精度：0.2级
4、分辨率：1μΩ
5、功耗：≤15W
6、外形尺寸：365×330×180mm3
7、重量：5kg（含测试钳和测试线）
