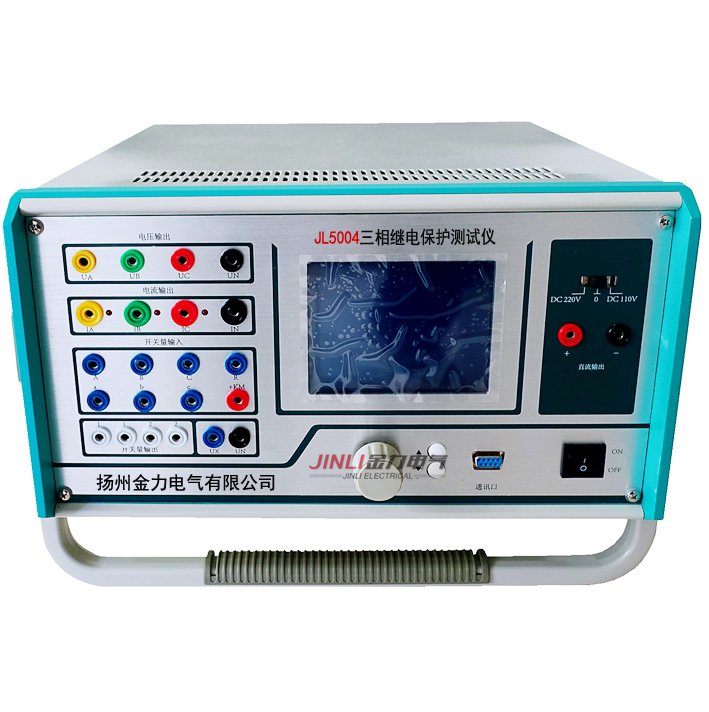

JL5004微机继电保护测试仪-交流试验测试时应注意事项

JL5004微机继电保护测试仪-交流试验测试时应注意事项

◆ 在测试常规继电器时，“开关变位确认时间”应设置得大一点，比如20ms左右；若测试的返回值误差过大，可能是由于继电器接点抖动过大，这时可以选择“手动”方式来完成；在测试继电器的动作时间时，测试仪输出的交流量应大于保护的启动值，以保证保护可靠动作。JL5004微机继电保护测试仪

◆ 在测试多段式过流保护时，一般是一段一段地分别进行试验。也就是说，做Ⅰ段定值的时候，把Ⅱ段、Ⅲ段都退出，然后逐步升电流直到保护动作。在这种方式下测出的动作时间往往是不准确的。测动作时间时，是直接由测试仪输出1.2倍及以上的整定动作值（低电压保护为0.8倍及以下）,保证保护能够启动动作，这样测出来的动作时间就比较准确。JL5004微机继电保护测试仪
◆ 测试距离保护时，短路阻抗在小于整定定值的时候保护才会出口，所以一般取定值的0.95倍来做试验，可保证保护能够可靠出口；在模拟接地距离故障的时候，零序补偿系数一定要设置正确；
◆ 校验零序电流定值时，要注意区分定值单里给出的是3I0的定值，还是I0的定值。如果是I0的定值，在测试模块的左下角会有显示，如果是3 I0的定值，则将左下角显示的I0的值乘3，看是不是和定值一样。对于距离和零序保护定值的校验，后面有专门的校验模块，测试会更方便，关于这部分软件已在后面介绍。
◆ 测试低周保护时，选择频率可变。频率变化的步长根据精度的要求来设置，是选择“自动”的方式来完成，因为低周有df/dt的闭锁值，用手动方式的话不好控制。频率从50开始下降一直降到保护动作为止，需要注意的是，间隔时间应该大于保护的动作时间。JL5004微机继电保护测试仪
