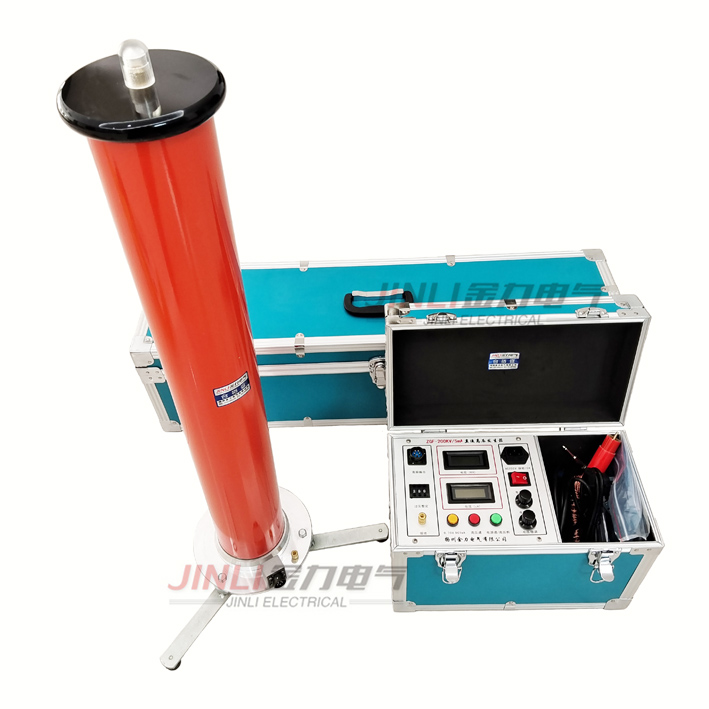

直流高压发生器使用说明

直流高压发生器使用说明
1.高频输出及电压、电流测量电缆快速联接多芯插座:用于机箱与倍压部分的联接。联接时只需将电缆插头上的白点对准插座上的白点顺时针方向转动到位即可。拆卸时只需逆时针转动电缆插头即可。注意:安装、拆卸插头时,请握紧插头的金属圆环处旋转。严禁手握电缆线旋转及拉拨电缆线旋转,以免造成插头与电缆线之间断线。
2. 数显电压表:LCD液晶数字显示直流高压输出电压,单位为kV, 小分辨率为±0.1kV。
3. 数显电流表: LCD液晶数字显示直流高压输出电流,单位为uA, 小分辨率为±0.1uA。
4. 电源保险丝座:保险丝为10A。
5.电源输入插座:单相交流220V±10%,50Hz。将随机配置的电源线与电源输入插座相联（插座内自带保险管10A或单独保险座）。
8. 接地接线柱:此接地端子与倍压筒接地端子及试品接地联接为一点后,再与接地网相连。
9.过电压整定拨盘开关:用于设定过电压保护值。过压整定范围为0.05-1.2倍额定电压内,拨盘开关所显示值单位为kV。
10.单双节选择开关（为双节倍压筒 ）、电压满度换档（分节）开关:当开关拨向1时,倍压筒为单节,电压表显示的是单节倍压筒电压;
当开关拨向2时,倍压筒为双节,电压表显示的是双
节倍压筒电压。
11.双节倍压筒使用时,请将上节下端法兰白点标记对准下节上端法兰白点后,顺时针方向旋转到碰足（约30度角左右）,即上下节电气联接到位,反之为卸下。
12.单节使用时,请别忘记把另配置的一端顶盖,用上述的方法装到下节的顶端上。
13.75%VDC-1mA用黄色带灯按钮:红灯亮时有效。当按下黄色按钮后黄灯亮,输出高压降到原来的0.75倍,并保持此状态,此功能是专门为氧化锌避雷器快速测量用0.75VDC-1mA,按下绿色按钮红灯、黄灯均灭,高压切断并退出0.75倍状态。
14.绿色带灯按钮:绿灯亮表示电源已接通及高压断开。在红灯亮状态下,按下绿色按钮,红灯灭绿灯亮,高压回路切断。
15. 红色带灯按钮、高压接通按钮、高压指示灯:在绿灯亮的状态下,按下红色按钮后,红灯亮绿灯灭,表示高压回路接通。此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下红色按钮红灯亮,绿灯仍亮,但松开按钮红灯灭绿灯亮,表示机内保护电路已工作,此时必须关机检查过压整定拨盘开关是否小于满量程的5%及有无其它故障,检查无误后再开机。
16.粗调电压调节电位器:该电位器粗调多圈电位器,顺时针旋转为升压,反之为降压。此电位器具备控制电子零位保护功能。因此升压前必须先回零位。电压调节精度0.1%kV,试验完毕后,该电位器应回到零位上。
直流高压发生器是一个看是简单实际操作起来确有很复杂的问题，扬州金力电气有限公司是一家专业生产直流高压发生器的厂家，做为一个厂家，在这里我们对广大电力爱好者提出几点具体的操作流程。
直流高压发生器是提供高压直流源的仪器，做为一个负责任的高电压仪器厂家，我们首先要强调的 。 是大家必须牢记心中的警钟，在使用该仪器前必须先把仪器可靠接地。使用直流高压发生器的工作人员,必须具有“高压试验上岗证”的专业人员。使用直流高压发生器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点。当更换试品和接线时，应先将两个电源断开点明显断开。同时现场必须保持至少有三个工作人员在现场，这样才能有效的保证使用人员的 。
在打开仪器上的电源前要肯定直流高压发生器接的是220V交流电源，仔细的检查接线是否正确，同时也要检查高压放电杆的接线是否可靠。在直流高压发生器的升降压过程要保持缓升缓降，平稳升压是延长直流高压发生器的使用寿命 主要的要点之一。还有尽量避免过量程使用仪器。在每次试验结束后先把电位器回到零位，然后切断电源在进行对被试品的放电，放电过程分为两步，对大电容试品的放电应用ZS 放电电阻棒对试品放电。放电时不能将放电棒立即接
触试品，应先将放电棒逐渐接近试品，到一定距离空气间隙开始游离放电，有嘶嘶声，当无声音时可用放电棒放电， 后直接接上地线放电。
