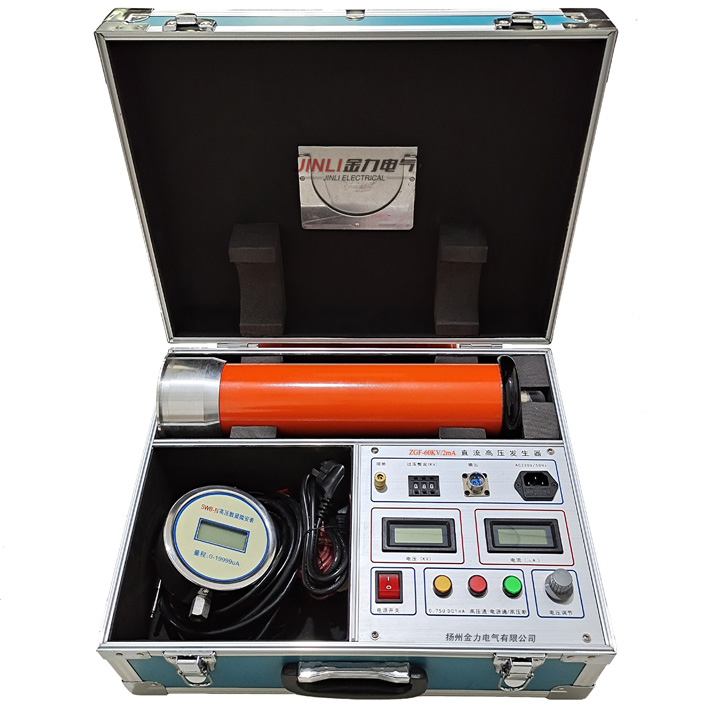

高压直流发生器操作全过程

高压直流发生器操作全过程
（1） 在高压输出端子和地接线柱之间接入试品。
（2） 直流高压发生器插上电源线，打开电源开关 ，“高压分”指示灯（绿色）亮，“高压合”指示灯（红色）灭；电压显示表及电流显示表,以及0.75倍电压显示表显示均为零值。
（3） 将电压、电流整定旋扭顺时针旋到底,电压调节旋扭逆时针旋到零位。（注：电压调节旋扭不在零位，无法启动“高压合”按键）
（4） 轻按“高压合”按键，“高压合”指示灯（红色）亮，缓慢调节电压调节旋钮到所需电压值进行测试。测试时电压显示表指示试验电压值，单位为kV；0.75倍电压显示表11指示试验电压值的75%，单位位kV；电流显示表7指示试验电流值，单位为uA。
（5） 在试品测试过程中按下0.75倍电压显示锁存按键，则0.75倍电压显示表显示值锁定，维持显示值不便，这样在做氧化锌避雷器试验时很方便地可作为参考电压。
（6） 在任何时候按下定时开按键，则启动时间继电器，在记时到达预设的时间时，蜂鸣器发出报警讯响，同时切断高压输出。
（7） 在试验过程中，如果负载电流超过仪器额定输出电流的0－10%时，“过流”指示灯亮，过流保护，防止损坏试品和仪器。
（8） 在试验过程中，如果试验电压超过仪器额定输出电压的0－10%时，“过压”指示灯亮，过保护，防止损坏试品和仪器。
（9） 试验结束后，反时针调节电压调节旋钮旋到零位后，电压显示表缓慢回到零位。当三个显示表显示零值后，轻按“高压分”按键，此时“高压合”指示灯（红色）灭，“高压分”指示灯（绿色）亮，再关掉电源开关。

（10） 当被试品电容量很大时，电压调节旋钮旋到零位均调到零位后，输出电压显示表迟迟不能回零，则先按“高压分”按键，再关机。然后用放电棒将试品放电，再拆除被试品接线。
