600KVA/400KV变频串联谐振技术标准配置

600KVA/400KV变频串联谐振技术标准配置
一．设备制造遵循的国家标准和行业标准
GB2900《电工名词术语》
GB10229-88《电抗器》变频串联谐振
GB/T16927.1-2-1997《高电压试验技术》
ZBK41006-89《试验变压器》
GB7328-87《变压器和电抗器的声级测量》
IEC358(1990 )《耦合电容器和电容分压器》
IEC1000《电磁兼容性》
GB4793-1984电子测量仪器AQ要求
GB/T2423.8-1995电工电子产品基本环境试验规程
GB/T3859.1-1993半导体变流器基本要求的规定
GB/T-3859.2-1993半导体变流器应用导则
二.总体技术功能
1.变频串联谐振试验装置以调整输出频率激发串联谐振.

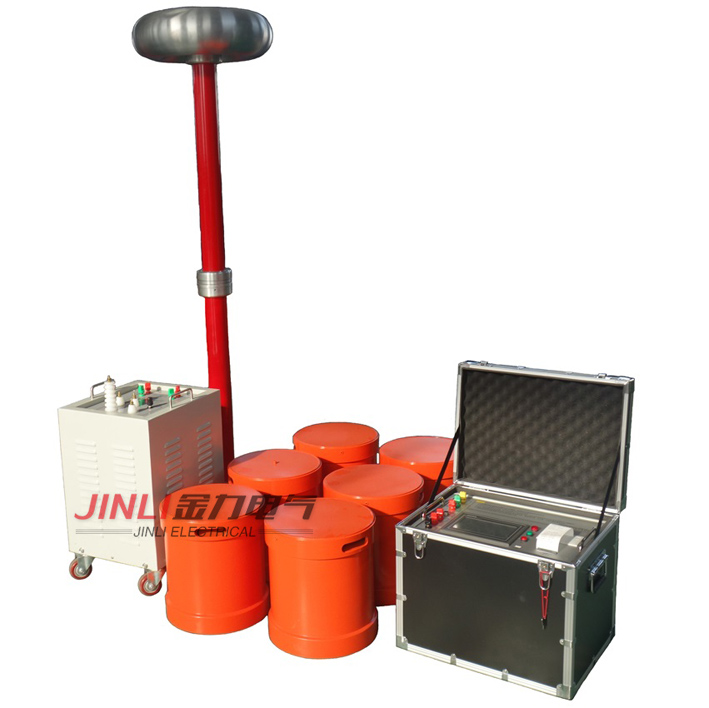

2.变频串联谐振耐压成套装置包括以下基本部件：
变频电源、励磁变压器、高压电抗器、电容分压器及附件等。
3．600/400变频串联谐振耐压装置系统功能满足以下试验要求：
110KV电缆,S=300mm2  500m
220KV电缆,S=500mm2  300m
110KV.220KV开关，变压器.刀闸试验。
110KV.220KV开关、主变，GIS试验。
以下环境条件下能够不影响正常试验：
温度范围：—10～45℃
海拔高度：≤2000m  相对温度：≤90%
3.3系统技术参数如下：
a、输出电压波形：正弦波，波形畸变率≤0.5%
b、输出分辨率：0.1HZ
c、输出频率范围：30～300 HZ
d、额定负载下连续运行时间：30min,且各部件温升≤35K
e、品质因数：30～300
f、不稳定度：0.01%
g、系统测量精度：1.0级
h、输入工作电源：380V、50HZ
i、系统噪声：≤60分贝
3.4系数使用功能：
a、具备手动试验/自动调谐/自动试验三种模式，并可任意切换。
b、具备大屏幕显示，可指示：输出电压（有效值）及输出频率等。
c、具备试验电压、时间、试验频率范围等试验参数设置功能。
d、具备过压、过流保护功能，并可任意整定设置。
e、具备放电保护功能，在高压发生闪络时，可自动降电源，同时可以提示“电保护”及相关信息。
f、具备掉电保护功能。
g、具备过热保护功能。
h、具备零值保护功能，系统和变频电源只能零启动、零退出。
i、具备各种数据打印功能。
j、具备系统故障自诊断功能。
三、本装置特点：

1、主机保护功能齐全，有过流、过压、闪络、过热、零值升压、掉电保护等功能，出厂前经满负载试验合格。

2、励磁变压器箱为双层铝塑结构，美观轻巧。高压侧圈为三组线圈，且线圈有原件过压保护。

3、电抗器可任意组合串联或并联。

四、具体技术性能参数

600/400变频串联谐振成套装置
设备配置（供货）清单
