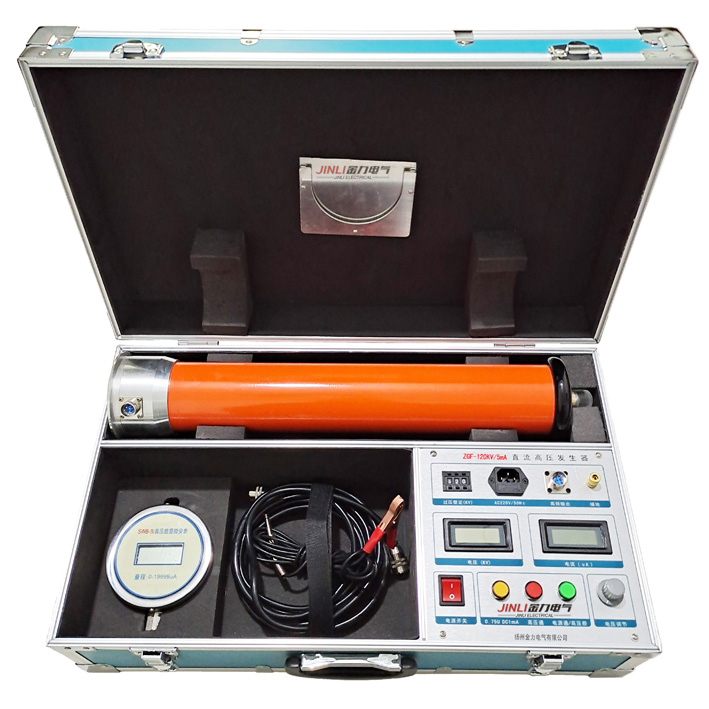

ZGF-120KV系列金力直流高压发生器产品操作阐述

ZGF-120KV系列金力直流高压发生器产品操作阐述
● 直流高压发生器控制箱上的显现灯、开关、旋钮等都已标示明晰，看此操作阐明时，请参照控制箱的面板上元器材称号运用。
● 高压塔底盘旁边面有七芯插座为联接控制箱电缆之插座，底盘旁边面有铜接线柱为接地端子作衔接地线用。
● 随附有高压屏蔽电流表为数显微安表，表顶端上的插孔为衔接被试品的线插孔，一起也作为电源开关，不用时请拔掉插头，就主动封闭电源。换电池时请将上盖镙丝翻开，换好后请扣好盖用镙丝拧紧。扁园表换电池时翻开后盖。
1、将控制箱面板上的接地端子与高压塔的接地接线柱，用接地线衔接在一起，并与现场或实验室的地线接牢。为保证您与设备的AQ，请必须重复查看接地线，以保证各部位接地杰出。
用供给的七芯电缆衔接控制箱与高压塔，电缆两头为相同的疾速航空插头，留意用插头旁边面豁口对准插座内侧粗凸部分刺进并顺时针拧紧。（可用电缆任一端衔接控制箱或高压塔）
接好电源线，电源为单相沟通220V，工频50Hz。
2、翻开电源开关，此刻电源开关灯（绿灯）和面板表亮。则高压指示灯(绿)亮，如高压提示蜂鸣器处在开的方位，则鸣叫以提示操作者在加高压，此刻，顺时针旋转高压输出调理钮，则升高压，电压表显现为负载试品上的电压kV值，电流表则显现试品上流过的电流和一切走漏电流的之和，但不包括内置高压分压器的电流。电流以微安单位uA值。如果翻开电源开关，高压显现灯（绿灯）不亮，且毛病显现中“回零”灯（红灯）亮时、则表明高压输出调理钮未在零位上，请逆时针旋转此钮至“零位”上，并将微调电压旋钮回到零位上，此刻“回零“灯平息，再顺时针调理，即可升压。
3、若不需求额外输出电压范围内的调压维护时，要把过压维护整定钮顺时针旋至zui大值。不然，当输出电压超越额外输出电压时，即主动维护，堵截高压。若需求在额外输出电压范围内进行调压维护时，请空载升压按以上过程升压到预订的维护电压上，再将过压维护整定旋钮渐渐逆时针旋转到所需求的电压上，作过压维护动作，“过压”指示灯亮，坚持过压维护整定旋钮就定于此方位上，将升压旋钮回到零位上，封闭电源。接上试品，当升压超越预订电压时即主动堵截高压。
4、当发生过压、过流等毛病时，高压主动堵截，高压显现灯（绿灯）平息，蜂呜器中止鸣叫，相应毛病指示灯亮，阐明试品已短路，若要从头启动时，应将高压输出调整钮回到零位上，微调旋钮相同回到零位上，再关掉电源开关，然后，再翻开电源开关，才干切除维护从头升压。
● 正常作业关机时，应先将高压调整旋钮逆时针回到零位上，再将微调电压旋钮回到零位上，zui终，关掉电源开关。
● 电源开关兼用作维护重置开关，故当毛病显现灯（回零显现灯在外）亮后，应封闭电源开关再翻开才干免除维护，从头升压。
5、负载为大容性负载时，为防止充电电流过大而触发过流维护，应适当怠慢升压速度。实验结束后，将输出电压调整钮逆时针旋至零位上，此刻电压表仍显现试品上的电压值，请等试品经过高压塔放电至20kV以下时再用接地棒放电，以保证AQ。
