错误的测试操作
根据笔者观查，在测量接地电阻方面常出现的不正确操作有以下几种。
（1） 电流极和电压极打在接地网以内
笔者曾到一个大型工厂讲课，在讲课之前访问了工厂电气试验班，参看了试验人员所做的避雷针接地电阻的试验报告。该厂电气试验负责人向我介绍，他们买了一块新的接地电阻测试表，日立Kyoritsu 4150A型，用它测量接地电阻又快又准。这种仪表自带的电流、电压辅助极导线分别只有25m和15m，由于导线短，测试工作量不大，测试结果变化不大，很“准确”。他还说，他们近几年都这么测量，从来没有出现过任何问题。我看到，几页纸的试验报告，几十根避雷针的测点的接地电阻结果都是0.2欧左右。我告诉他们，不是你们工厂的避雷针没问题，而是你们的测量方法有问题。你们的所谓测量结果根本不是避雷针的接地电阻，只能是避雷针与工厂接地网之间的连接电阻。因为你们测量时打的电流、电压辅助极都位于工厂接地网之内，还没有超出接地网的范围。测量电流只在接地网内流，还没有流入周围土壤中。没有掌握正确的测量方法，不单是测不准的问题，而是测得的根本就不是接地电阻。所测的只能是避雷针与接地网之间的连接地电阻。
（2） 不管接地网大小，都按40m和20m测量
不少人在测量接地电阻时不问接地网的大小，都按接地仪器仪表的说明书操作。仪表所带电流极和电压极的导线分别只有40m和20m，所打电流极和电压极也只有40m和20m远。
对于接地装置对角尺寸不大于10m的小接地网，电流极和电压极采用40m和20m是可以的。但对于大型接地网，测量误差就大了。
（3） 缺乏寻找零电位的操作
不少测量者只采用电压极的一个位置，测量一个接地电阻的数值，就完事大吉。他们没有通过电压极的移动来寻找零电位，所得结果是否正确，有多大误差，他们自己也不知道。
2、如何降低辅助电流极本身的接地电阻
如果辅助电流极本身的接地电阻太大，在一定的测量电压下，测量电流就很小，不仅影响测量灵敏度，而且测量误差也大。有时甚至测量仪器或仪表都没有反映，测不出结果来。
减小电流极接地电阻的方法有：加大接地极直径，增加长度，用多根电流极并联，给电流极周围注水，注盐水，降低它的接地电阻。
如果电流极周围有树，可巧妙地利用树当做电流极：将多根树的树皮轻轻削开一点，用裸铜线缠绕，并联起来，再与电流极并联，就组成了一个辅助电流极系统。在某些特殊场合，这种方法即省事又管用。
3、多种土壤电阻率地区的经验
当测量地区的土壤电阻率不均匀时，会影响零电位参考点的位置的寻找。如果主要土壤的电阻率为ρ1，当接地网与电压极之间存在一条高土壤电阻率ρ2的地层，ρ2>ρ1，例如凹陷的干涸沟道河床，零电位点距接地网的距离要小于0.618d13。随着ρ2/ρ1比值的增大，零电位点越靠近接地网。
当电压极与电流极之间有一条高土壤率的地层时，则零电位点的位置会比0.618d13大。随着ρ2/ρ1比值的增大，零电位点离接地装置越远。

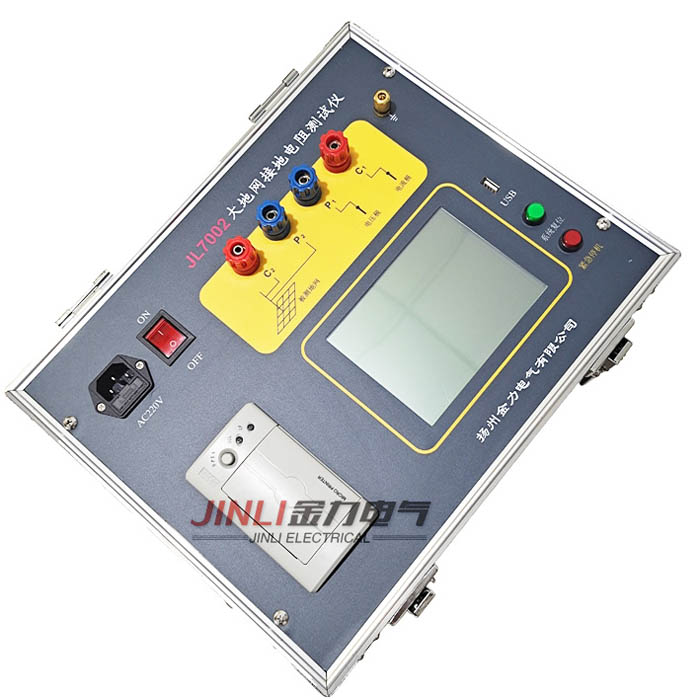

大地网接地电阻测试仪http://www.yzjldq.com/product/view_189.html
