智能数显无线高压核相仪原理

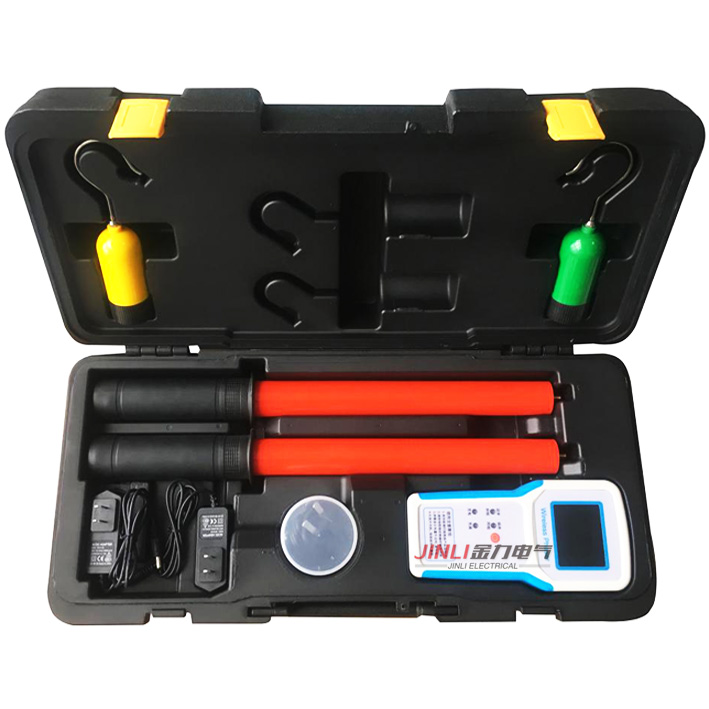

数显无线高压核相仪包括两个在电气上互不相连的组件，装置上装有的电极可与被测导线相连，一只橙色的发射器，其电极的形状为钩形，以便挂到导线上，另外一只黄色的为接收器，其电极的形状为丫形，便于接触导线，这此电极均作为发射与接收信号的天线之用，发射器与接收器的端部均应与绝缘操用杆相接。
发射器具有双重作用并按一定的顺序发挥功能。
第1步，检测被测导线有无电压，它作为一只验电器，对带电的导线将发出间断的声光指示。
第二步，一旦验电完成（过5—10秒），发射器自动转入相位测量，发射器向接收器始终发射一种相位特性的无线电频率信号，在此情况下，线路同时也做天线使用，持续的灯光显示表明发射器即按此顺序正常工作。
接收器仅有一个目的，即同相测量，同时发射器也在工作，
1）保证导线上有电压；
2）接收从发射器来的无线电频率信号；
3）将测量的相位与接收到的相位特性信号进行实时比较；
4）同相时，接收器会送出一持续的强光和声信号；异相时，接收器送出一弱光信号，它仅表明接收器所接触的那根导线有电压。
发射器和接收器包括一个整体试验系统可以对所有的部件进行试验：电气元件、电池、线路和天线，进行这种试验相当于对实际线路的接触试验。发射器和接收器不设开关按钮，只要仪器与带电线路一接触就立即自动工作，测量电极不与导线接触就立即停止工作
