三杯绝缘油介电强度测试仪试验注意事项

三杯绝缘油介电强度测试仪测试中的注意事项

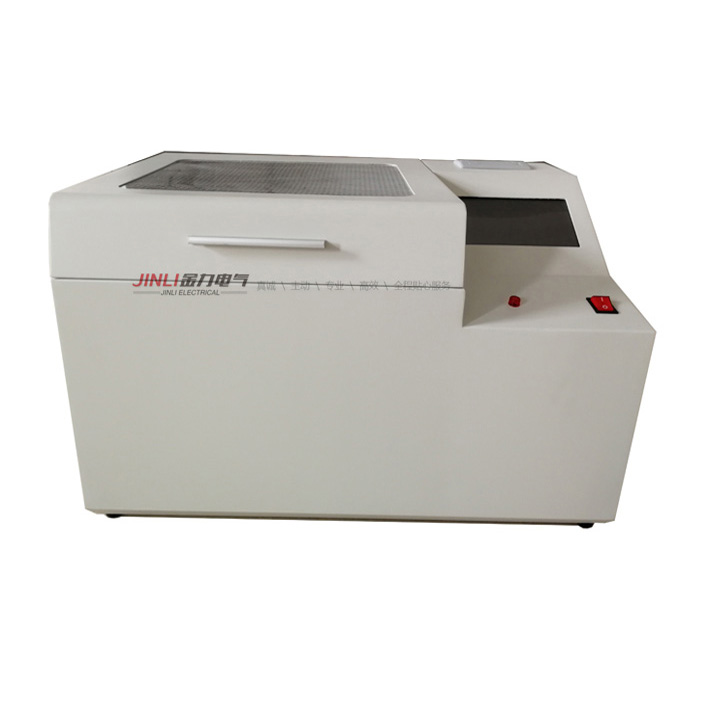

1.JL6003三杯绝缘油介电强度测试仪【劣质油测试仪易损坏】

回收的未经过滤的油称为劣质油，含有相当多的水分和杂质，绝缘和电气强度大多在12KV以下。尤其是含水较多的劣质油，有些用户还用测量高绝缘强度的仪器来测试，以便知道它有多差。因此，该仪器的高压测试系统很容易被损坏。在正常情况下，高压电极充满绝缘油。在试验过程中，两个电极之间的电压是不断增加的，不同绝缘强度的油介质可以承受不同数值的高压电场。当上升的高压电场使绝缘油介质无法承受时，突然被击穿。击穿时的瞬态大电流被仪器收集，立即关断，失去高压，于是切换到降压运行。在检测含水量较大的劣质油时，两个半球电极之间的电压不断上升，同时油介质中的水颗粒在高压电场的作用下被吸附到球隙中，形成淡白雾水柱，越来越浓，水电阻越来越小。这种高压变压器水电阻减小电流增大的瞬态过程(没有突然击穿放电)导致仪表损坏，限流电阻，熔丝管烧坏甚至仪表高压变压器烧坏。

2.JL6003三杯绝缘油介电强度测试仪[低压油介电测试]

这种油介质通常在0~80KV。即使油介质含有少量水分和杂质，仪器也能正常测试。只是说明在助推过程中，个别气泡颗粒(或杂质)被吸入球隙产生放电，气泡被吹出球隙。油是加进去的，所以压力还是被增压，直到油介质的大支撑点被击穿。这种测试数据还是比较可靠的。

3.JL6003三杯绝缘油介电强度测试仪【劣质油检测】

不要测试要过滤的回收油介质，如肉眼可见的水滴或杂质。在存放超过24小时的劣质油介质中，大水滴沉在油的底层，微小气泡浮在油的上面。用户需要用无水仪器取出中间部分的油样，在试验过程中仔细观察升压过程中(从升压初期开始)是否出现图9所示细线状的雾柱。如果发现，他们应立即关闭电源，停止测试。或者在升压过程中，发生多点连续放电，仪器无法自动关闭，用户应立即关闭电源，停止测试。
