干式高压试验变压器技术介绍

干式高压试验变压器的技术介绍

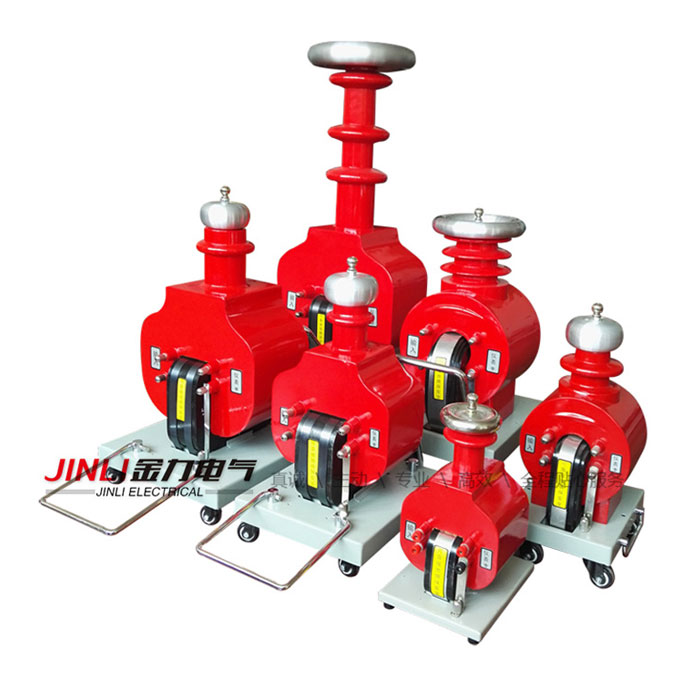

一、JL1008干式试验变压器概述

JL1008干式试验变压器又称升压器，是发电和供电设备、各种电气产品和绝缘工具材料进行电气强度试验的必备设备。

我公司生产的JL1008干式试验变压器系列彻底改变了老式试验变压器又笨又大又重的落后局面，装上我公司生产的高压硅桩后，可提供DC高压试验电源。配有控制箱(套)、自动保护微安表、球隙等辅助设备。，特别适用于野外测试，使繁重的工作变得方便、快捷、轻松、灵活，大大提高了效率。因此受到电力系统和大型厂矿高压测试人员的欢迎。

二。JL1008干式试验变压器结构

干式变压器JL1008系列产品在设计理念、材料选择、工艺流程上都是全新的，所以在不降低性能的前提下，尽量减小干式变压器的体积和重量。

干式变压器JL1008系列产品采用先进的生产设备进行测试，线圈绕组采用环氧真空浇注，CD型铁芯采用优质冷轧硅钢绕制，有效削弱了漏磁。DC耐压试验不需要外接硅堆，只需将我公司提供的DC高压硅堆拧在高压端即可获得DC。

三。JL1008干式试验变压器的工作原理

干式变压器JL1008系列产品的输入电压为200V或400V，接至配套的控制箱(套)。自耦变压器将输入电压调整到测试变压器的初级绕组(低电压)。利用电磁感应原理，根据其匝数与一次绕组的比值，以相同的倍数获得二次绕组的输出高压(高电压)，可从零伏到额定高值连续调节。在测试DC耐压和泄漏电流时，只要将高压硅堆拧在高压输出端，就可以得到DC高压，其幅值是工频高压值的1.414倍。
