全自动变比组别测试仪的原理

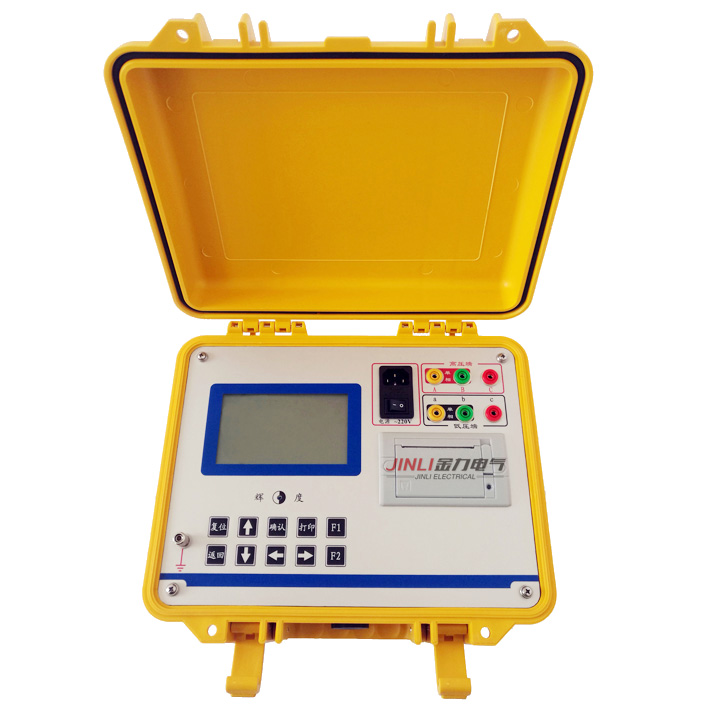

用变压器变比测试仪测量变压器的变比，操作过程繁琐，测量范围狭窄，已经不适应 现代测量的快节奏。为此，采用现代电子技术，研制出了新一代 变压器变比组别测试仪。它体积小，重量轻，精度高，稳定性好。它采用了大屏 幕汉字显示、菜单操作，界面友好。变比组别可一次测完。该仪器是电力工业部 门的理想测试仪器。
扬州金力电气生产全自动变比组别测试仪（又称变比组别测试仪），接下来为大家分享变压器变比测试仪结构和工作原理：
变压器变比测试仪有三种结构形式，即标准变压器型、标准电阻型和自动变比测量仪。目前国内常见的是标准变压器型和标准电阻型。
当被测变压器的初级侧XA、XB端与变压比电桥的NA、NB端共同受电时，被测变压器的次级侧Xa、XB端与变压比电桥的Na、NB端产生电压U1、U2，预置变压比电桥比值盘的示指等于被测变压器变压比的标准值、调节电桥误差盘使检流计G指零，就得到被测变压比的误差值。
变压器变比电桥通常由比值盘、误差盘、相序开关、联结组合开关、输入变压器、放大器、内附检流计等部分组成。其中，比值盘、误差盘、相序连接、联结组合和内附检流计的灵敏度是需要进行常规检定的。
