断路器双端接地测试仪详解

断路器双端接地测试仪详解

在断路器的各项测试指标中，双端接地是一个重要的参数，它关系到断路器在故障时的断开能力。

断路器测试仪双端接地是指在断路器的两端都进行接地测试，以确保断路器在故障时能够迅速、准确地断开电路。双端接地测试的原理是通过测量断路器在分闸过程中的电流值来判断其是否达到双端接地的要求。当断路器分闸时，如果两端的接地电阻都符合要求，那么电流值会迅速下降至零；反之，如果存在一端或两端的接地电阻过大，电流值将无法迅速下降至零，此时说明断路器未达到双端接地的要求。

断路器测试仪双端接地的步骤

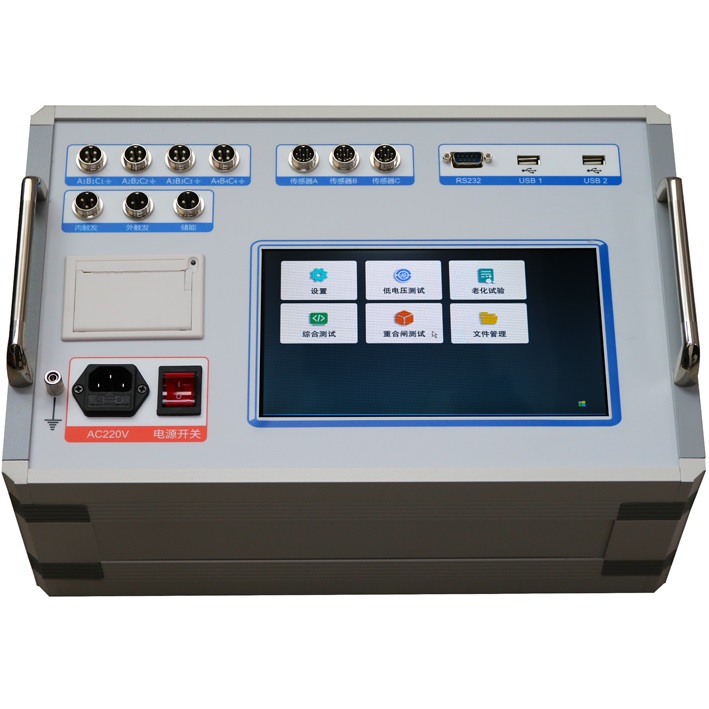

准备工作：首先需要准备一台具备双端接地测试功能的断路器测试仪，以及待测的断路器。同时，还需要确保测试现场的环境条件符合要求，如温度、湿度等。

接线：将断路器测试仪与待测断路器连接，按照测试仪的使用说明书进行正确接线。通常情况下，测试仪的一端接在断路器的A相上，另一端接在断路器的B相上。

设置测试参数：根据待测断路器的型号和规格，设置测试仪的测试参数，如额定电压、额定电流等。

开始测试：启动断路器测试仪，进行双端接地测试。测试仪会自动记录测试过程中的各项数据，如电流值、时间值等。

分析测试结果：测试结束后，通过分析测试仪记录的数据，判断待测断路器是否达到双端接地的要求。如果测试结果显示电流值能够迅速下降至零，说明断路器达到了双端接地的要求；反之，则需要对断路器进行进一步检查和维修。

断路器测试仪双端接地的意义

确保AQ：双端接地是断路器在故障时能够迅速、准确地断开电路的关键。通过对断路器进行双端接地测试，可以确保其在故障时能够有效地切断电流，保障电力系统的AQ运行。

提高可靠性：双端接地测试可以帮助发现断路器在制造、安装过程中可能存在的问题，如接地电阻过大、接触不良等。通过对这些问题进行及时处理，可以提高断路器的可靠性，延长其使用寿命。

便于维护：断路器测试仪双端接地测试可以为断路器的维护提供依据。通过对测试结果的分析，可以了解断路器的工作状态，为制定合理的维护计划提供参考。
