高压开关综合特性测试仪（高压开关机械特性测试仪）

高压开关综合特性测试仪（高压开关机械特性测试仪）

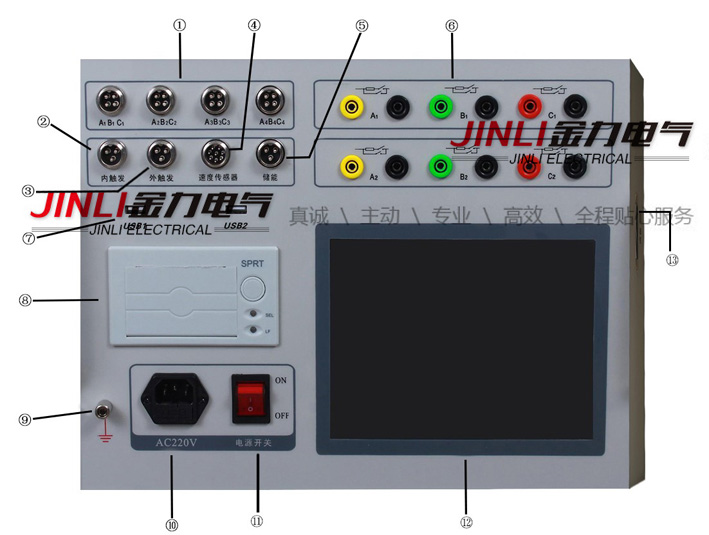

一、概述

随着社会的发展，人们对用电的AQ可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的AQ运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的AQ运行。机械特性参数是判断断路器性能的重要参数之一。

二、仪器特点：

⑴、本仪器为嵌入式工控机，主板基于CortexTM-A8，主频1GHZ，闪存1GB，开机速度快仅需16秒。8.4寸彩色大屏，windows操作系统，人性化操作界面直观，触摸屏，支持中英文输入，便于现场操作人员使用。

⑵、高速热敏打印机，方便现场打印测试数据。

⑶、机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供DC10～260V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

⑷、配备直线传感器、旋转传感器、传感器以及支架、固定多功能接头，安装极为方便，简捷。

⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

⑹、开关动作一次，得到所有数据及图形。

⑺、主机可存储30000组现试验数据（可扩展存储卡），机内实时时钟，便于存档。

⑻、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。

⑼、同时可测12路金属触头断口、6路主断口和辅助断口、6路合闸电阻、3路石墨。

⑽、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。

⑾、内部抗干扰电路可满足500KV变电站内可靠使用。

三、主要技术参数：

1．时间测量：

12路 固有分闸（合闸）时间

分闸（合闸）相内不同期

分闸（合闸）相间不同期

合闸（分闸）弹跳时间（弹跳次数）

测试范围：0.01ms～20s，分辨率：0.01ms,

测试范围：20s～200s，分辨率：0.1ms,

在200ms以内准确率：(0.1%t±0.1)ms

2. 合闸电阻测量：

3/6路固有分闸（合闸）时间

分闸（合闸）相内不同期

分闸（合闸）相间不同期

合闸电阻投入时间

3. 测量范围：20～10KΩ,分辨率0.1Ω，准确度：3%±1个字

4.石墨触头测量：

3/6路固有分闸（合闸）时间（选配）

分闸（合闸）相内不同期

分闸（合闸）相间不同期

测量电流：10A

5．速度测量：刚分（刚合）速度

指定时间段（行程段或角度段）平均速度

6. 测速范围：1mm传感器 0.01～25.00m/s，

0.1mm传感器 0.001～2.50m/s

0.5°角度传感器 1周波/ 0.5°

7．行程测量：动触头行程（行程）

接触行程（开距）

过冲行程或反程（超程）

直线传感器：50mm，分辨率:0.1mm，测量范围：0-50mm.

360线传感器：360^о，分辨率:0.5^о,测量范围：5-1000mm.

8. 电流显示：大电30A,分辨率：0.01A。

9.仪器电源 ：AC/DC 220V ± 10%；50Hz ± 2%

10.直流电源输出:DC10～260V连续可调，DC110V≤30A（短时），DC220V≤ 20A(短时)。

11.外触发触发电压：AC/DC10-300V，电流≤120A

12.隔离开关测量范围：

⑴、电压输出：DC10～260V（可调）；

⑵、电源输出时间：0.01-20秒（可设置）；

⑶、断口信号大采集时间为200秒；

⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数

13.主机体积：360×260×170mm

14.使用环境：  -20℃~+50℃

15.相对湿度：≤90%

四、术语定义：

A、三相不同期：指开关三相分（合）闸时间之间的大及小值差值。

B、同相不同期：指六断口以上的开关，同相断口的分（合）闸时间差。

C、弹跳时间：指开关的动、静触头在合闸过程中发生的所有接触、分离（即弹跳）的累计时间值（即第1次接触到完全接触间的时间）。

D、分闸时间：处于合闸位置的断路器，从分闸脱扣带电时刻到所有各极弧触头分离时刻的时间间隔。

E、合闸时间：处于分闸位置的断路器，从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。

F、重合闸时间：重合闸循环过程中，分闸时间的起始时刻到所有各极触头都接触时刻的时间间隔。

G、刚分（合）速度：指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度，以10ms为例，对分闸而言是指分闸后10ms内的平均速度，对合闸而言是合闸前10ms内的平均速度。

H、开距：指开关从分状态开始到动触头与静触头刚接触的这一段距离。

I、分（合）闸大速度：指分（合）闸瞬时速度中的大值，一般来说，该值应出现在开关刚分开或合上的这一段这一点可从速度、行程曲线中判断。

J、分（合）闸平均速度：指开关动触头在整个动作过程中的行程与时间之比。
