50A变压器直流电阻测试仪

一、概述

绕组的直流电阻测量是变压器的例行试验之一，其目的主要是检查绕组之间、绕组与引线之间的连接或机械特性是否良好、各相绕组之间的电阻是否平衡等，以保证变压器的AQ运行。

本公司开发生产的50A变压器直流电阻测试仪采用32位ARM内核作为处理的核心，对整机进行控制，自动完成自校、稳流判断、数据处理、阻值显示等功能，可测量各种类型变压器和互感器的直流电阻。极大的方便了工作人员的使用。

二、AQ措施

1、 使用本仪器前一定要认真阅读本手册。

2、 仪器的操作者应具备一般电气设备或仪器的使用常识。

3、 本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、      阳光直射等场所使用。

4、 仪表应避免剧烈振动。

5、 对仪器的维修、护理和调整应由专业人员进行。

6、 测试完毕后先关闭电源，再拆除测试线。

7、 测量无载调压变压器，一定要等放电指示停止后，切换档位。

8、 在测试过程中，禁止移动测试夹和供电线路。

三、性能特点及技术指标

1. 输出电流及量程：输出电流：0-50A,量程0.1mW-10KW。

注：超出以上量程请用自动测试功能。

2. 测试精度:  0.2%  分辨度： 0.1mW。

3. 仪器采用65K真彩色液晶显示，中文菜单提示，操作方便。

4. 具有大容量存储功能，可存储2000条测试记录，

5. 工作电源： AC220V±10﹪

6. 工作温度：﹣10℃～40℃。

7. 工作湿度：环境湿度＜80%RH 。

8. 仪器重量：6㎏。

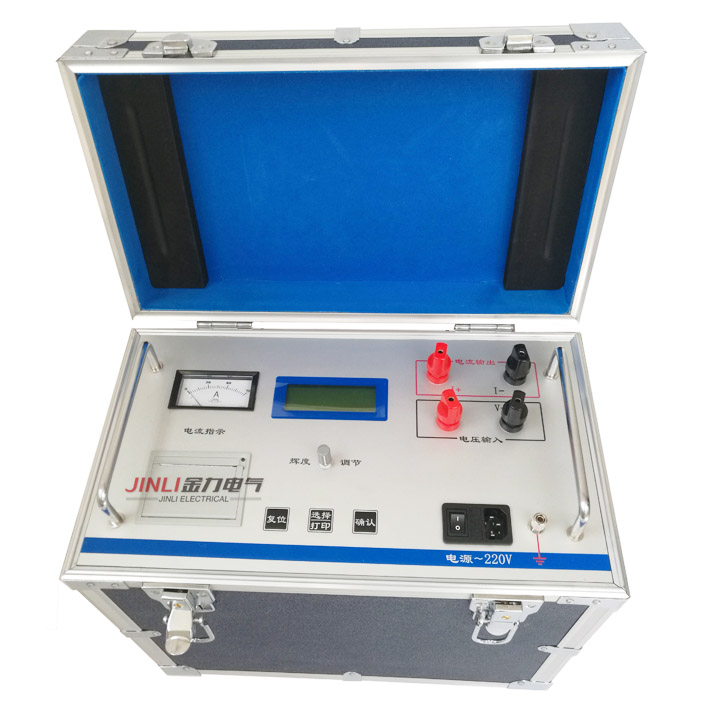

四、系统介绍

1. AC220 电源插座，自带开关及保险仓

2. 接地柱： 地线接线端子

3. I+  I-：输出电流端子

4. V+  V-：采样电压端子

5. “▲”、“▼”、“3”、“4”选择按键，“3”复用“保存”功能。

6. 确认键：确认当前选择，在测试状态下，按确认键打印数据。

7. 取消键：按下此键，菜单返回上一级。

8. 复位键：测试完毕或中断工作，按下此键仪器回到初始状态。
